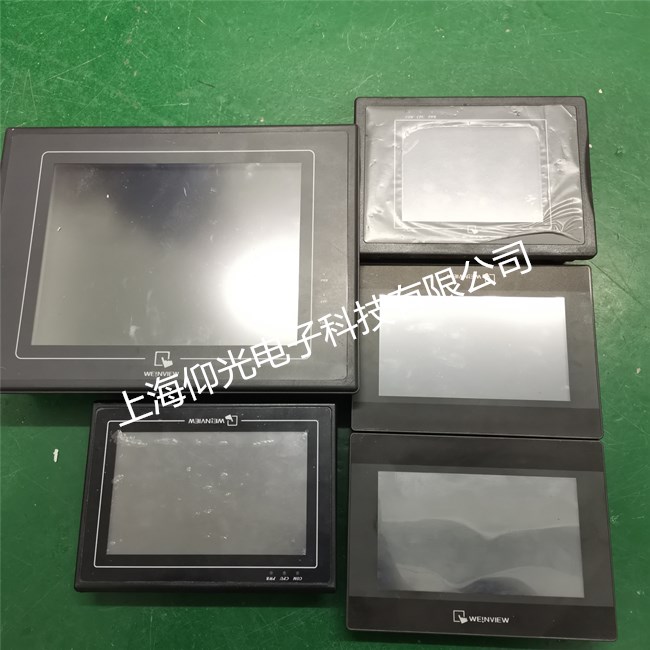

上海威綸觸摸屏mt8121t維修知識
-
- 12.1" 1024x768 TFT LCD, LED 背光
- 薄型輕量化設計機身
- 主板涂層保護處理在嚴苛的環境中，能防止腐蝕
- Com1 / Com3 RS485 內建隔離器，雙隔離保護設計在復雜的接地環境中，能保障穩定的運作
- 無風扇冷卻系統
- COM1 及 COM3 [RS485]2W 支持 MPI 187.5K 同時間請擇一使用
- NEMA4/IP65 前面板防護等級
-
系統參數設置轉換。點擊編輯菜單選擇系統參數設置選擇HMI屬性項在HMI型號中點下拉，箭頭選擇MT8121相對應的選項，選中相應的型號后點確定按鈕彈出調整彈出窗口與物件大小窗口根據需要進行選擇。如需調整物件大小，在一般窗口中勾選調整物件大小選項程序中的圖像控件按比例放大或縮小，點確定按鈕完成型號之間的轉換操作。
-
觸控面板校準：
由于每一個觸控屏幕analog resistor都不同，因此當更換了CPU板或觸控面板的時候應當進行觸控面板校準。在觸控屏幕上的向?qū)Э梢砸龑瓿烧麄�觸控面板校準過程。
觸控面板測試：
RDS 模式：
在這種模式下觸摸屏處于始終等待Easy Manager (在PC上運行)的命令的狀態，屏幕在自檢完成后將顯示系統的內部信息。要升級BootROM，觸摸屏必須首先切換到RDS模式。
在線操作：
進入這種模式后，如果觸摸屏中裝載了工程的話將顯示該工程的啟始窗口.如果沒有工程系統將不能正確運行，在這種情況下您必須切換系統到RDS 模式，下載一個完整的工程后再返回到在線操作模式即可。
