HMI 需要與主機控制器（在大多數情況下，可編程邏輯控制器或 PLC）保持持續通信。幾種協議可以建立這種握手，其中基于以太網和基于串行的協議最為流行。
當 普洛菲斯proface HMI 與 PLC 之間的通訊失敗時，HMI 將無法再讀取和寫入為 HMI 功能指定的 PLC 標簽。因此，人工操作員失去了快速了解機器狀態的能力，并且機器在手動或示教模式下變得無法操作。如果發生另一個需要人工干預的外部故障，則由于 HMI 通信丟失，機器將在技術上停止服務。
間歇性 HMI-PLC 通信問題的故障排除
對于基于以太網的普洛菲斯proface HMI-PLC 協議，首先推薦的診斷步驟之一是：如果設備支持，則從兩端運行簡單的 ping 命令以確認故障。有時，ping 響應是斷斷續續的，而其他時候，根本沒有響應。
間歇性響應可能表明一個或兩個終端的連接松動。如果使用 RJ45 端接，可能需要重新壓接。使用電壓表執行連續性檢查很有用，驗證每個引腳的兩端。這將有助于發現特定電線的問題，并且適用于任何連接器。
如果接線和端子狀況良好，則問題可能與軟件有關。Wireshark等數據包嗅探器可以幫助確定是否存在數據傳輸問題。例如，如果網絡中有重復的 IP 地址，或者如果兩個設備嘗試錯誤地使用相同的 TCP/IP 端口，則可能會造成間歇性。
一些系統使用網絡地址轉換 (NAT) 路由來簡化和模塊化機器網絡。在這些系統中，允許通過以太網進行通信的硬件設備具有相同的 IP 地址。只要所有 IP 地址在每個子網中都是唯一的，這是正確的。因此，仔細完成 NAT 配置以正確隔離每個子網非常重要。在這種情況下，如果存在 NAT 問題，數據包嗅探器將很有幫助。
對無響應的 HMI-PLC 通信問題進行故障排除
另一方面，如果對 ping 請求沒有響應，這可能是嚴重接線故障的跡象。
首先，目視檢查電纜是否有任何擠壓或切口。如果電纜看起來狀況良好，則問題可能是電氣問題，例如在故障之前出現電壓尖峰或短路。在這些情況下，可以通過使用另一條確認工作良好的電纜并將其連接在普洛菲斯proface HMI 和 PLC 終端之間來執行快速測試。如果通信恢復，則需要更換現有電纜。
通信丟失的另一個原因可能與防火墻規則有關。首次配置這些規則后，通信應該可以正常工作。但是，在某些情況下，防火墻規則在進行其他系統更新時會無意中更改。發生這種情況時，解決方案只是訪問操作系統中的防火墻配置并允許 PLC-HMI 通信所需的 TCP/IP 端口。
識別和排除普洛菲斯proface HMI 屏幕問題

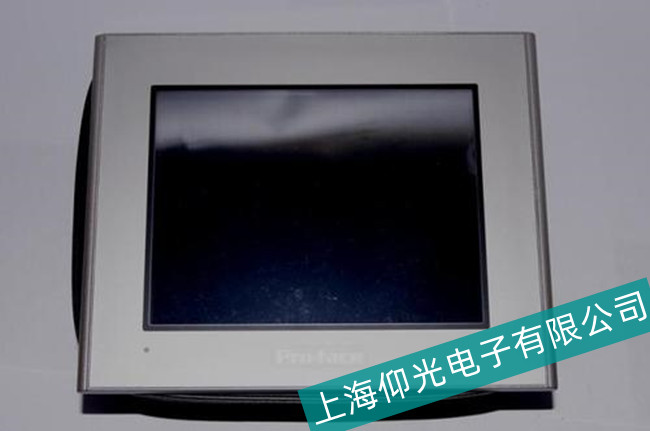

普洛菲斯proface HMI 屏幕是在通常惡劣的環境中工作所需的敏感組件。許多普洛菲斯proface HMI 使用背光 LCD 屏幕，而背光是最先顯示問題跡象的一些元素。
出現故障的屏幕會開始顯得暗淡或開始閃爍。這通常是幾個星期或幾個月的漫長過程，而屏幕仍在運行，從而有足夠的時間來計劃和執行 HMI 更換。不過，背光燈出現故障的 HMI 可以維修或送到商店進行翻新。
另一個潛在的故障點是觸摸屏。在正常磨損的情況下，觸摸屏可能會在感覺不太敏感或?qū)τ|摸反應不靈敏時開始出現問題跡象。
與背光問題類似，這種惡化通常需要很長時間。延長觸摸屏使用壽命的一些好的做法是：
僅使用手指進行操作（無需手寫筆或任何其他工具）
避免用力按壓屏幕
觸摸屏偏差
在普羅菲斯觸摸屏維修中觸摸偏差出現的概率相對小一些，一旦出現觸摸屏偏差，初步應該檢查接口接線出是否有松動，串口是否接錯，及時的調整資源避開沖突。次步，檢查觸摸屏表面是否有灰塵污垢，四周聲波反射條紋是否受到水垢影響。終步檢查電源電壓是否缺相，電纜線是否有短路情況，接觸不良等。
注意事項
觸摸屏的維修相對來講是較為簡單的，但是維修要注意細致，不要著急，應該準確故障根源，有針對性的進行維修，不要心急的追求快。
