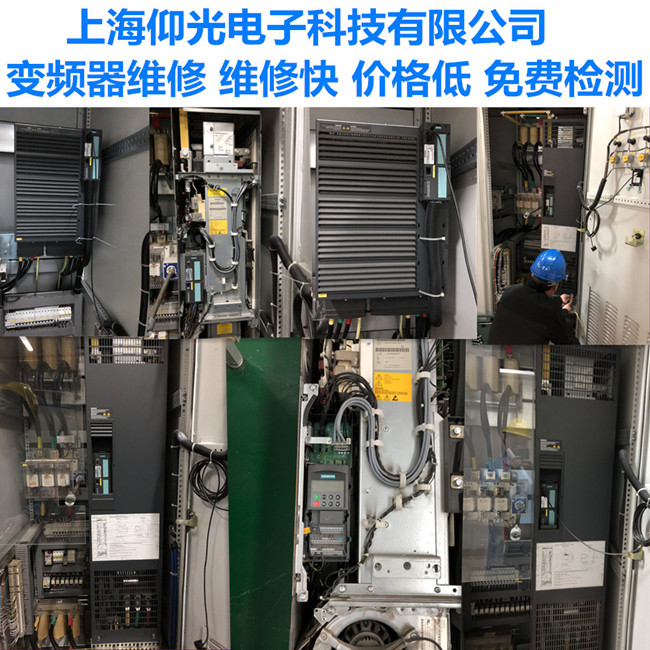

西門子變頻器炸機維修！炸機原因通常是配電工作人員馬虎地將地線接到了PB上！普及一下：變頻器標注為PB的端子一般是接制動電阻的，比如施耐德的ATV61，也有些變頻器制動電阻接線端子標注為B，比如西門子的6SE70，所以對于不同的品牌，其制動電阻接線端子的標注是不一樣的。
很多人都有過類似的經歷。心里想著變頻器接線是很基礎的工作，而接線標識也很明顯。但就是有時候干活注意力不集中，錯把AC220V接到DC24V上，這樣的事情總有可能會犯一次。
工作中的變頻器經過長時間的運行內部有時突然有巨大的響聲，有時還能看到內部閃出的火花，這種情況時有發生，俗稱炸機，又稱內部短路，放炮等。變頻器“炸機”導致被控制的電機停止運行，對企業造成很大損失，因此變頻器炸機問題診斷和預防性維護成了企業關注的重點問題。
那么為什么會出現“炸機”這種情況呢？出現炸機現象，我們又需注意哪些問題呢？
下面給大家分享一下變頻器出現炸機問題的真正原因及注意事項。
變頻器“炸機”雖然現象相同，但基本有兩種類型，下面我們剖析一下這兩種類型。
逆變IGBT模塊短路
逆變IGBT模塊的損壞以下幾種
A、IGBT老化引起的擊穿，這種情況，外部的線路和電壓發現不了故障，因為外部本身就無故障，IGBT老化一般是從源極和漏極之間的絕緣不良開始，源極和漏極之間的漏電壓升高直至擊穿導致IGBT短路。
B、 電機及電機線路有接地短路故障引起瞬間電流巨大燒毀IGBT，這種情況較多見。這種情況提請用戶注意，換了新變頻器后要仔細檢查電機及電機線路，不然還會繼續損壞新的變頻器。
C; 散熱不良，風機損壞，散熱器被粉塵堵塞，IGBT散熱器的熱量散布出去，長期使用會導致IGBT提請老化損壞。這種情況按要求定期檢查，發現異常后馬上整理，是可以避免的。
(1)西門子變頻器上電后面板顯示F231或F002，這種故障一般有兩種可能，常見的是由于電源驅動板有問題，也有少部分是因為主控板造成的，可以先換一塊主控板試一試，否則問題肯定在電源驅動板部分了。
(2)西門子變頻器上電后面板無顯示，面板下的指示燈、綠燈不亮，黃燈快閃，這種現象說明問題出在開關電源不正常(整流二極管擊穿或開路)。
(3)西門子變頻器有時顯示F0022、F0001、A0501不定，敲擊機殼或動一動面板和主板時而能正常，一般屬于接插件的問題，檢查一下各部位接插件。也發現有個別機器是因為線路板上的阻容元件質量問題或焊接不良所致。
(4)西門子變頻器上電后顯示-----符號，一般是主控板問題，多數情況下?lián)Q一塊主控板問題就解決了，但也有個別問題出在電源板上。
(5)西門子變頻器上電后顯示正常，一運行即顯示過流F0001、F002即使空載也一樣，一般這種現象說明IGBT模塊損壞或驅動板有問題，需更換IGBT模塊并仔細檢查驅動部分后才能再次上。
西門子變頻器液晶顯示屏上出現“E”報警時，變頻器不能工作，按P鍵及重新停、送電均無效，查操作手冊又無相關的介紹，在檢查外接DC24V電源時，發現電壓較低，解決后，變頻器工作正常。但是出現“E”報警一般來講是CUVC板損壞，更換一塊新CUVC板就能正常�！癊”報警有以下幾種情況是由底板及CUVC通訊板故障引起的：
故障現象：操作控制面板PMU液晶顯示屏顯示“E”報警
檢查處理
更換一塊新CUVC板送電開機，液晶顯示屏仍顯示“E”報警，說明故障原因不在CUVC板而在底板。
檢查底板，用數字萬用表測外接DC24V電壓正常，檢測集成塊N3基準電壓不正常，集成塊N2 20腳輸出電壓為0.1V，明顯偏低，正常值應為15V，查集成塊N2的1腳為11.3V，8腳為0.20V，11腳電源輸入為27.5V，正常。經分析判斷1腳、8腳、20腳電壓值都不正常。測集成塊N3的1腳電壓為0.31V，2腳電壓為1.8V，電壓值也都偏低。
用熱風槍拆下N3集成塊MC340，測2腳與3腳之間的電阻為84Ω。
更換一塊新N3集成塊MC340后，測各引腳電壓，1腳為2.1V，2腳為5.1V，正常。測N2集成塊各腳電壓也都恢復正常。集成塊N3輸出電壓不正常，引起N2集成塊各腳電壓也出現偏移�；謴妥冾l器接線，輸入?yún)?shù)，啟動變頻器運行正常。
