關于變頻器的安裝與使用:
1. ABB變頻器冷卻方式是內部風扇,空氣的流向是從下到上。單元上部和下部保留空間,在變頻器的兩邊不需要留出空間。
2.如果使用電纜將控制盤與傳動單元連接起來,滿足EMC要求的最大為3m。長度大于3m比較容易受電磁干擾因此需要經過用戶測量證實能夠滿足要求。
3.安裝電纜截面要滿足電機電流要求,截面太小導線容易發熱。安裝電纜力矩要滿足要求,力矩不夠容易導致接觸面發熱,導致變頻器電纜或端子燒毀,從而引發其他變頻器問題。
4.安裝電機及電纜之前,要先對其絕緣或者電阻進行測量,以免引起接地或者缺相故障。
5.安裝變頻器要注意不要把螺釘/墊片/彈墊之類的金屬件掉進變頻器內部,以免送電發生事故。
6.制動電阻或者電抗器不能連接到直流母線端子,防止送電掉閘或燒毀充電電阻,引發變頻器故障 。7.控制板端子安裝要符合要求,數字量端口不要接入更高的電壓或者更大的負荷,防止數字端口損壞
8.電機電纜長度要符合設計要求,過長的電機電纜可能會導致電機永久性損壞。有關電纜長度參見有關硬件手冊要求。
9.變頻器不能使用漏電保護器作為保護開關。漏電會引起跳閘。
10.變頻器送電之前一定要確認電源滿足使用要求:
11.電源電壓要滿足變頻器的設計要求
12.電源電壓要滿足三相平衡條件，缺相會導致變頻器報故障
13.使用前要先檢查負載是否處于正常狀態,不要有堵轉現象
14.控制板接線要按照控制要求接線
15.變頻器使用過程中要定期維護,保證及時散熱,保證帶載能力
16.變頻器使用中要保持環境溫度不能超過40度,超過40度就要減低帶載能力

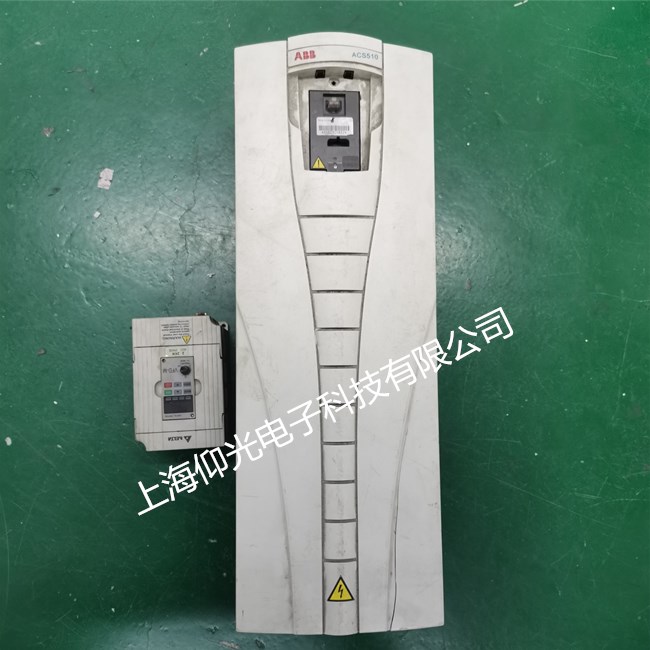

ABB變頻器舉例分析
舉例1 :控制盤無顯示,但是風機可以旋轉
從風機可以旋轉看, ZINT-591/592電源正常,我們就不必再考慮電源的因素。從上面的這些鏈路的連接看,我們順著ZINT-591/592板向前分析推測,我們只要檢查X201端子排的連接( A42與A43)、
X13與X204的連接( A43與A44)、X201與A49的連接,或是更換電路板/控制盤。-般沒人拆過的機器，鏈路連接不會出現問題，應重點懷疑電路板問題弓|起的無顯示,可以更換加以排除。
舉例2 :控制盤無顯示,風機也不轉
這個無顯示故障和_上面的有點不一樣,區別是控制盤無顯示外,風機也不轉。
根據上面的分析,風機電源分2路,一路從A42 ( ZINT-591/592)的X202提供，-路從A12(ZPOW-591)X218提供,既然風機不轉, 就說明A42(ZINT-591/592)和A12(ZPOW- 591)沒有電源,查看A12電源來自于直流母線電壓。所以這個無顯示的重點要落在檢查電源.上。直流母線電壓是關鍵點電壓值,有電壓就把問題鎖定在了A12(ZPOW-591)或者是直流電與A12的連接上，或者 是A12與A42 ( ZINT-591/592)X205的連接上。還有A42也要考慮進去。認真檢查一定解決問題。
如果是沒有直流電壓,那這個問題就與電源輸入或者整流電路、電源充電電路引起。檢查重點又發生了改變。其實就無直流電壓而言,也不是這些都要重點檢查,不可能這些你所懷疑的電路都同時有問題。所以要找到重點部分。先檢查電源輸入,檢查輸入端子之間電壓是不是正常,正常還要檢查充電電阻是不是斷開, -般就能找到問題。充電電路是不是好的,可以利用在線檢查整流橋的辦法，-目了然就可以找到問題所在。
