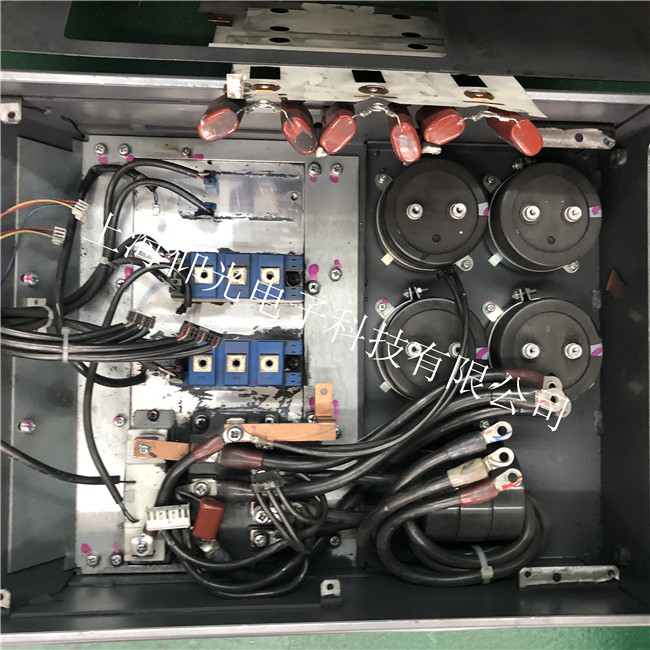

Shihlin士林SL-E024-0.75KW伺服變頻器維修輸出缺相，兩塊損壞
士林伺服器常見故障有：上電無顯示、電源燈不亮、過電流、過電壓、欠電壓、過熱、過載、過速、缺相、抖動、編碼器異常、模塊損壞、接地故障等。
在接修一臺SL-E024-0.75KW變頻器時，檢查時發現逆變模塊有兩塊損壞，更換模塊后通電正常，可是通電運行一會兒后變頻器內部主回路的交流接觸器發生自動斷開又自動吸合的聲音，并且報警LV。開始懷疑是由接觸器的觸點不好或臟污引起，拆下接觸器檢查發現接觸器完好并沒有臟污或損壞，單獨給接觸器上電也完全正常，所以排除接觸器的問題。在更換電源板及控制板后故障依然存在，再經過仔細檢查后，發現給接觸器線圈供電的插接線的插頭虛接，導致主回路接觸器斷開，引起LV報警。重新做好插頭接線后，變頻器運行良好。
4)輸出缺相
輸出缺相也是我們經常會碰到的故障之一，在缺相狀態下是無法拖動三相交流異步電動機的，即使在拖動電機的情況下還是會出現過流報警的。最近在接修一臺臺安N2 系列3.7 kW/400 V 變頻器時，通電檢測發現，在運行時三相輸出電壓相差比較大，首先檢查功率模塊是否損壞，然后檢測驅動輸出波形是否正常，經檢查發現V相無驅動波形，依次測量該電路電阻、光耦等電子元件后，發現V相上半橋光耦PC923損壞，更換后測量波形正常，變頻器輸出電壓平衡，帶電機運行正常。
常見士林變頻器維修型號：
SL-E024-0.75KW
SL-E024-1.5KW
SL-E024-2.2KW
SL-E024-3.7KW
SL-E044-0.75KW
SL-E044-1.5KW
SL-E044-2.2KW
SL-E044-3.7KW
SL-PU037
BR60W100
BR150W60
BR150W40
ABR-50W100
ABR-300W60
ABR-300W40
ABRH80W700
ABRH50W350
ABRH250
ABRH50W150
CBI01T
CBI03T
CBI05T
