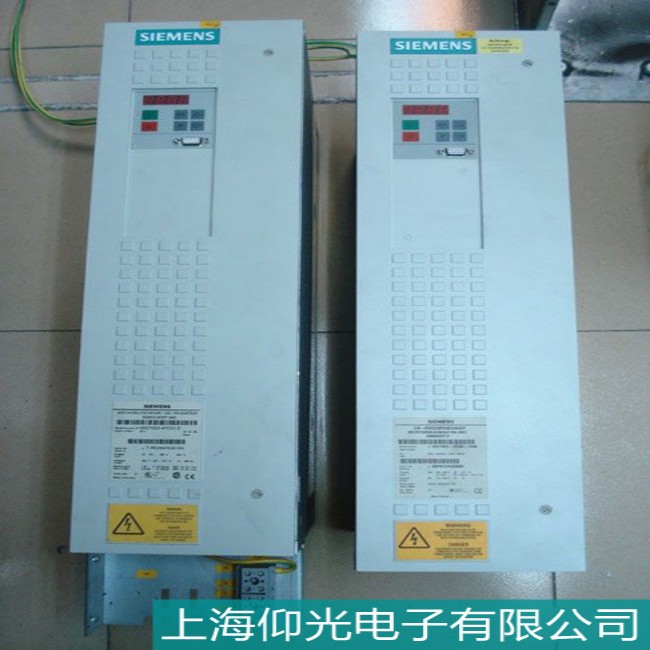

針對西門子變頻器G120的過載故障，以下是一個詳細的維修方案：
一、過載故障原因分析
過載故障通常是由于變頻器所驅動的電機負載超過了其額定負載能力，導致變頻器輸出電流過大，進而觸發過載保護�？赡艿脑虬ǎ�
- 負載過重：電機所承受的負載超過了其設計負載，導致電機運行電流過大。
- 機械卡阻：電機或傳動系統存在卡阻，導致電機運行困難，電流增大。
- 參數設置不當：變頻器的參數設置不合理，如過載保護參數設置過低，導致變頻器容易觸發過載保護。
- 散熱不良：變頻器或電機散熱不良，導致溫度升高，進而影響電機的運行效率和輸出功率。
二、故障現象
當西門子變頻器G120出現過載故障時，通常會報出相應的故障代碼（如F7900），同時可能伴有變頻器停機、電機轉速下降或運行不穩定等現象。
三、維修步驟
-
檢查負載情況
- 確認電機所承受的負載是否超過了其設計負載。
- 如果負載過重，應適當減小負載或更換更大功率的電機。
-
檢查機械系統
- 檢查電機和傳動系統是否存在卡阻現象。
- 如果發現卡阻，應清理障礙物或修復機械部件。
-
檢查參數設置
- 審查變頻器的參數設置，特別是過載保護參數。
- 根據電機的額定負載和實際應用情況，合理調整過載保護參數。
-
檢查散熱系統
- 確認變頻器和電機的散熱系統是否正常工作。
- 檢查散熱風扇是否運轉正常，散熱片是否清潔無堵塞。
- 如果散熱不良，應清理散熱片或更換散熱風扇。
-
檢查電源和電纜
- 確認電源電壓是否穩定，是否符合變頻器的額定電壓要求。
- 檢查變頻器和電機之間的電纜連接是否牢固可靠，有無松動或接觸不良現象。
-
進行過載測試
- 在確認以上步驟無誤后，進行過載測試。
- 逐漸增加負載，觀察變頻器的運行情況和電流變化。
- 如果變頻器在合理負載范圍內正常運行，說明故障已排除。
四、維修注意事項
- 安全操作：在維修過程中，務必遵守安全操作規程，確保在斷電狀態下進行維修，避免觸電事故。
- 專業維修：對于復雜或不確定的故障，建議聯系專業的維修人員進行處理，避免因操作不當造成設備損壞。
- 詳細記錄：在維修過程中，應詳細記錄每一步操作和測試結果，為后續維修提供參考。
五、預防措施
- 合理選型：根據負載特性和運行要求，選擇合適的變頻器型號和規格，確保變頻器能夠滿足實際應用需求。
- 定期檢查：定期對變頻器進行檢查和維護，包括檢查負載情況、機械系統、參數設置、散熱系統等，及時發現并處理潛在問題。
-
優化運行：根據實際應用情況，優化變頻器的運行參數和控制策略，提高設備的運行效率和穩定性。
通過以上維修方案，您可以有效地解決西門子變頻器G120的過載故障，并確保其正常運行。
上海仰光電子維修西門子變頻器G120常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
