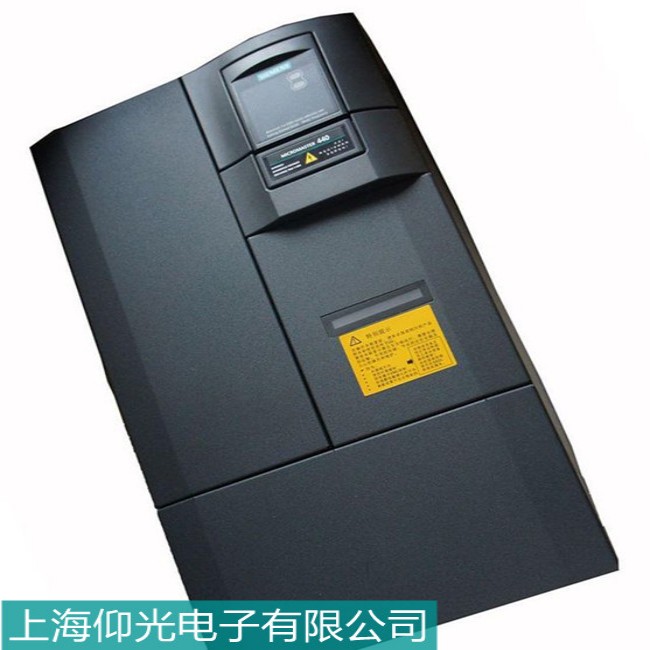

針對 西門子變頻器 6SE6430-2UD41-1FA0 的 欠壓故障（常見報警 F0003（直流母線欠壓）），以下是詳細的故障診斷與維修指南：
1. 故障現象
-
變頻器顯示 F0003（直流母線欠壓）或 F0011（輸入缺相）。
-
啟動時無法正常運行，或運行中突然停機。
-
測量直流母線電壓低于 400V DC（正常應為 540~650V DC）。
2. 可能原因
| 故障類型 | 主要原因 |
|---|---|
| 輸入電源異常 | 電網電壓過低（＜340V AC）、缺相、接觸不良。 |
| 整流電路故障 | 整流橋（二極管/IGBT）損壞、熔斷器熔斷、預充電電阻燒毀。 |
| 直流母線問題 | 濾波電容老化（容量下降）、母線放電電阻開路。 |
| 控制電路故障 | 電壓檢測電路異常（分壓電阻/運放損壞）、控制板（CUVC）故障。 |
| 參數設置錯誤 | 輸入電壓參數（P0210）設置錯誤，導致電壓檢測閾值不合理。 |
3. 維修步驟
（1）檢查輸入電源
-
測量三相輸入電壓（L1/L2/L3）：
-
正常范圍：380~480V AC（允許±10%波動）。
-
若電壓＜340V AC，檢查上級配電（變壓器、接觸器、電纜接頭）。
-
-
檢查缺相：
-
用萬用表測量 L1-L2、L2-L3、L1-L3，每相應為 380~480V AC。
-
若某一相電壓為0，排查熔斷器、斷路器或電纜斷裂。
-
（2）檢查整流電路
-
整流橋測試（斷電后操作）：
-
萬用表二極管檔測量整流橋（6個二極管）：
-
紅表筆接 DC+，黑表筆測 L1/L2/L3，應顯示 0.3~0.6V（正向?qū)ǎ?
-
黑表筆接 DC-，紅表筆測 L1/L2/L3，同樣應顯示 0.3~0.6V。
-
若某一路短路（0Ω）或開路（∞），需更換整流模塊。
-
-
-
檢查熔斷器：
-
變頻器輸入側或直流母線上的熔斷器（如3NE系列）是否熔斷。
-
-
預充電電路：
-
檢查預充電電阻（通常為功率電阻，約50~100Ω）是否燒毀。
-
（3）檢測直流母線
-
電容檢查：
-
觀察電容是否鼓包、漏液。
-
使用電容表測量容量（標稱值如560μF，實測＜400μF需更換）。
-
-
放電電阻測試：
-
測量母線放電電阻（通常為幾十kΩ）是否開路。
-
（4）電壓檢測電路排查
-
分壓電阻檢測：
-
直流母線電壓通過電阻分壓（如100kΩ+10kΩ）送入控制板。
-
測量分壓電阻阻值是否漂移（如10kΩ變?yōu)椤藁蚨搪罚?
-
-
運放/ADC檢查：
-
若電阻正常但顯示電壓異常，檢查運放（如LM358）或ADC芯片。
-
（5）參數設置
-
核對輸入電壓參數：
-
P0210（輸入電壓）需與實際電網電壓一致（如380V或400V）。
-
-
關閉欠壓保護（臨時測試）：
-
設置 P1240=0（禁用直流母線電壓監控），僅用于診斷，修復后需恢復！
-
4. 典型故障案例
案例1：輸入缺相
-
現象：報F0003，測量L3電壓為0V。
-
原因：輸入側熔斷器（3NE1 00-1）熔斷。
-
解決：更換熔斷器，檢查整流橋是否短路導致熔斷。
案例2：電容老化
-
現象：空載時母線電壓正常，帶載后電壓驟降至300V。
-
維修：更換直流母線電容（原560μF/400V改為680μF/450V）。
案例3：電壓檢測漂移
-
現象：顯示母線電壓400V（實際550V）。
-
維修：更換分壓電阻（10kΩ±1%精度）。
5. 預防措施
-
加裝電抗器：輸入側安裝進線電抗器（如6SE6400-2UD00-0AA0）抑制電網波動。
-
定期維護：檢查電容狀態、清理灰塵，確保散熱良好。
-
電壓監測：安裝電壓表實時監控輸入電壓。
6. 維修后驗證
-
空載測試：上電后測量直流母線電壓（應穩定在540~650V DC）。
-
帶載測試：逐步增加負載，觀察電壓波動是否在允許范圍內（±10%）。
總結
-
欠壓故障核心邏輯：輸入能量不足 → 母線電壓下降 → 觸發保護。
-
關鍵步驟：檢查電源 → 整流橋 → 電容 → 電壓檢測 → 參數設置。
-
若仍無法解決，需檢查控制板（CUVC）或聯系西門子技術支持。
注意：維修時務必?cái)嚯�，并等�?分鐘以上確保母線放電完畢！
上海仰光電子維修西門子變頻器6SE6430-2UD41-1FA0常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
