一、電源與供電系統排查

1. 外部電源輸入檢測
   • 用萬用表測量電源適配器輸出電壓（標準為 DC 24V），若電壓低于 22V 或波動明顯，可能導致屏幕無法啟動。更換同規格電源適配器（建議使用原廠配件），或連接至其他穩定電源測試。
   • 檢查電源插座、開關及線纜是否破損、接觸不良，可嘗試更換插座或短接電源線（排除線纜斷點）。
2. 內部電源模塊與保險絲
   • 打開觸摸屏外殼（斷電后操作），查看電源模塊指示燈是否點亮（通常為綠色）。若不亮，檢查模塊輸入側保險絲是否熔斷（玻璃管或貼片保險絲，位于電源接口附近），更換同規格保險絲（注意額定電流匹配，如 2A/250V）。
   • 若保險絲反復熔斷，可能是電源模塊內部短路，需更換電源模塊（需焊接或插拔式更換，參考模塊型號選購）。

二、顯示組件硬件故障檢測

1. 背光燈與顯示面板
   • 背光燈檢測：在黑暗環境下貼近屏幕觀察，若屏幕有微弱圖像但無背光，可能是背光燈管（CCFL）或 LED 燈條損壞。
     • 若為 CCFL 燈管：需拆機后用萬用表電阻檔測量燈管兩端引腳（通常為高壓接口），若阻值無窮大，說明燈管斷裂，更換同尺寸燈管（注意高壓安全，建議由專業人員操作）。
     • 若為 LED 燈條：檢測驅動板輸出電壓（通常為 DC 12V-24V）是否正常，若電壓正常但燈條不亮，更換燈條；若電壓異常，檢查 LED 驅動芯片或電路板。

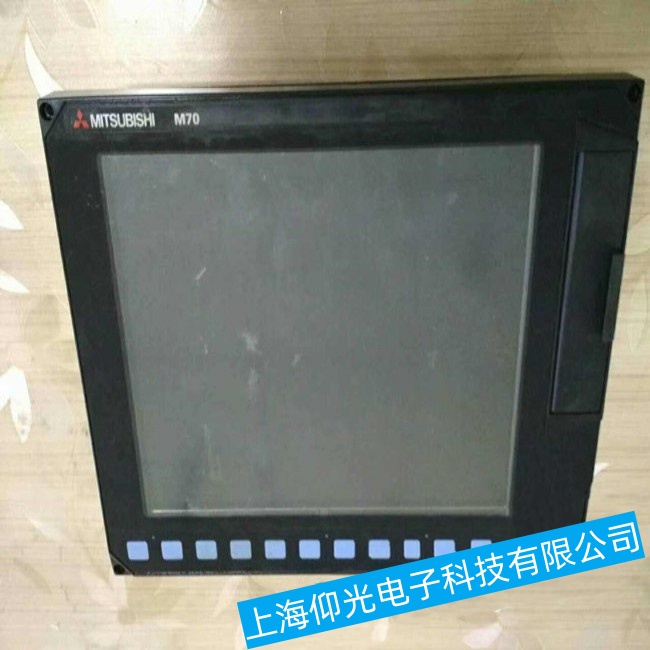

   • 液晶屏物理損傷：觀察屏幕是否有裂痕、漏液、白斑等，若有明顯物理損壞，需整體更換液晶顯示模塊（型號需與 FCA70P-2AV 匹配，參考設備手冊或咨詢售后）。
2. 顯示驅動板與連接線
   • 檢查顯示驅動板與主板、液晶屏之間的排線（FPC）是否松動、氧化，重新插拔排線并清潔接口（用酒精棉擦拭金手指）。
   • 若排線破損或接口針腳彎曲，更換同規格排線（注意排線長度、接口類型）。
   • 用萬用表測量驅動板輸入電壓（如 5V、12V）是否正常，若電壓缺失，檢查驅動板上的電源濾波電容是否鼓包、漏液，更換損壞電容；若驅動芯片發燙或有燒焦痕跡，需更換驅動板。

三、主板與系統啟動異常排查

1. 啟動狀態與指示燈觀察
   • 查看觸摸屏面板指示燈：
     • Power 燈不亮：優先解決電源問題（見第一部分）。
     • Power 燈亮但無顯示：可能是主板未啟動或系統固件故障。
   • 聽啟動時是否有蜂鳴器響聲（若有規律鳴響，參考設備手冊故障代碼表），若無任何反應，可能是主板 CPU 或內存故障。
2. 主板硬件與固件修復
   • 內存與存儲芯片：拆機后檢查主板上的 RAM 內存模塊（通常為 SDRAM 或 DDR）是否松動，重新插拔或更換同規格內存測試。
   • 若系統固件（存儲在 Flash 芯片中）損壞，可通過串口（COM 口）連接電腦，使用三菱 GT Works 軟件進入 “固件恢復模式”：
     1. 下載 FCA70P-2AV 對應版本的固件包（需從三菱官網或售后獲�。�。
     2. 開機時按住特定按鍵（如 “ESC” 或功能鍵，參考手冊）進入 Bootloader，通過軟件燒錄固件（過程中保持電源穩定，避免中斷）。
   • 若主板上的晶振（通常為 12MHz 或 24MHz）損壞，會導致系統無法時鐘同步，可用示波器檢測晶振引腳波形，無波形則更換晶振。

四、通訊與控制信號異常

1. 與 PLC / 控制器的通訊中斷
   • 若觸摸屏依賴外部控制器（如三菱 PLC）提供啟動信號，需檢查通訊線纜（RS-485、以太網）是否連接正常，更換線纜或重新插拔接口。
   • 通過編程軟件（如 GX Works）檢測 PLC 與觸摸屏的通訊參數（波特率、站號、協議）是否一致，重新配置參數后重啟設備。
2. 控制卡與主板連接
   • 若觸摸屏采用獨立控制卡（如 PCI 或 PCIe 接口），打開外殼檢查控制卡與主板的連接是否穩固，金手指是否氧化，清潔后重新安裝。若控制卡芯片損壞，需更換同型號控制卡（參考設備手冊型號）。

五、軟件與系統配置修復

1. 驅動程序與系統文件
   • 在電腦端卸載三菱觸摸屏驅動，重新安裝官網最新版本（匹配 FCA70P-2AV 型號），并確認驅動與操作系統兼容（如 Windows 10/7 64 位或 32 位）。
   • 若通過 USB 連接觸摸屏后電腦無法識別，可能是 USB 接口或主板 USB 控制器損壞，嘗試更換 USB 端口或用串口連接測試。
2. 用戶工程與系統重置
   • 若觸摸屏已加載系統但顯示黑屏，可能是用戶工程文件損壞。嘗試進入系統后臺（開機時按 “Menu” 或組合鍵），刪除異常工程文件，重新下載正常工程。
   • 恢復出廠設置：進入觸摸屏設置菜單（若能進入），選擇 “系統重置”，清除用戶配置及異常參數（注意備份重要數據）。

六、專業維修與部件更換建議

• 若涉及主板芯片級維修（如 BGA 封裝的 CPU、存儲芯片），或顯示驅動板復雜電路故障，建議聯系三菱官方售后或授權維修中心，避免自行操作導致進一步損壞。
• 更換顯示模塊、電源模塊等核心部件時，需記錄原部件型號（如液晶屏型號、電源模塊輸入輸出參數），確保新配件兼容。拆卸時佩戴防靜電手環，避免靜電擊穿元件。
