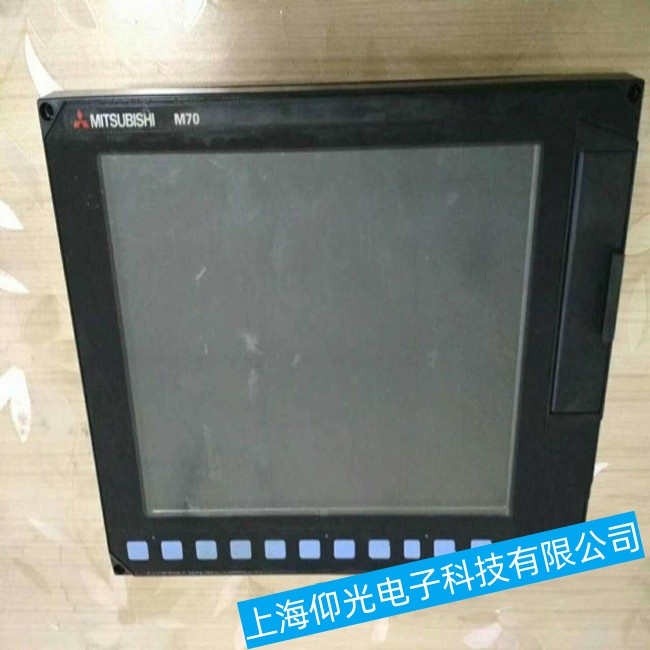

三菱觸摸屏 FCA70P-2AV 出現亮度看不清的故障，通常與背光源（背光板、燈管或 LED）、背光驅動電路、供電系統或顯示設置相關。以下是分步驟的排查與維修方案，結合硬件檢測與參數調整，幫助定位并解決問題：
-
完全黑屏（無背光）：背光燈未點亮，可能是背光電源、燈管 / LED 或驅動電路故障。
-
亮度極低（微弱顯示）：背光燈工作但亮度不足，可能是背光驅動電壓偏低、燈管老化或液晶屏透光率下降。
-
亮度不均勻（部分區域暗）：背光板導光板損壞、燈管 / LED 局部失效或反光片老化。
-
CCFL 燈管（冷陰極熒光燈）：FCA70P-2AV 早期型號可能采用 2-4 根細長玻璃燈管，需搭配高壓逆變器驅動（背光電壓約 400-800V AC）。
-
LED 背光：后期型號可能使用 LED 燈條，由 DC-DC 升壓電路驅動（電壓約 20-40V DC）。
-
CCFL 燈管檢查：
-
斷電后拆開背光板，觀察燈管是否發黑（內部汞蒸氣老化）、破裂或兩端發黑（陰極損耗），若有則更換同規格燈管（注意長度、直徑，F(xiàn)CA70P 常用 15.6 英寸配套燈管，如 320mm 長）。
-
用萬用表交流電壓檔測量逆變器輸出端（接燈管接口），啟動時若有高壓（400V+）但燈管不亮，說明燈管損壞；若無高壓，檢查逆變器電路。
-
LED 燈條檢測：
-
用直流可調電源（調至 20-40V）直接給 LED 燈條供電（注意正負極），若部分 LED 不亮或亮度低，說明燈條內 LED 芯片老化或焊點開路，需更換整根燈條（FCA70P-2AV 燈條通常為串聯結構，單顆 LED 損壞會導致整串不亮）。
-
測量驅動板輸入電壓（主板提供的背光電源，通常為 12V DC），若電壓低于 10V，檢查前級電源模塊或連接線是否松動、短路。
-
若輸入電壓正常，測量驅動板輸出端電壓：
-
CCFL 逆變器：輸出高壓 AC（400-800V），可用高壓探頭配合示波器觀察波形，若無輸出或波形畸變，檢查逆變器中的變壓器、MOS 管（如 IRF740）是否燒毀，更換損壞元件。
-
LED 驅動電路：輸出 DC 電壓（20-40V），若電壓偏低（如僅 15V），可能是驅動芯片（如 MP3482、TPS61165）故障或反饋電阻變值，更換芯片并檢測周邊電阻（如分壓電阻）阻值是否符合規格（參考驅動板電路圖）。
-
觸摸屏主板通過 PWM 信號（脈寬調制）控制背光亮度，用示波器測量驅動板的 PWM 輸入端（通常標有 “BL_ON”“PWM_IN”）：
-
若 PWM 信號頻率（常見 2-10kHz）和占空比（0-100%）正常，但背光仍暗，可能是驅動板內部 PWM 信號處理電路失效，更換驅動板。
-
若無 PWM 信號，檢查主板到驅動板的連接線是否斷裂，或主板 CPU 是否因固件異常未輸出控制信號（可嘗試重啟設備或重刷固件）。
-
關閉背光燈，觀察液晶屏表面是否有灰塵、油污或偏振片老化（發黃、起泡），導致透光率下降：
-
用無塵布蘸取異丙醇擦拭屏幕表面，若偏振片老化，需更換同規格偏振片（需專業設備撕除舊片并粘貼新片，避免氣泡）。
-
若液晶屏內部液晶層老化（表現為顯示底色偏黃），需整體更換顯示模塊（參考前文 “顯示模塊更換” 步驟）。
-
拆開背光板，檢查導光板是否有劃痕、變形或灰塵堆積（尤其邊緣入光處），用無塵布清潔導光板，若劃痕嚴重則更換。
-
反光片（位于背光板底部）若氧化、脫落，會導致背光散射不足，亮度降低，需更換反光片（常用 PET 反光膜，厚度 0.1-0.2mm）。
-
若觸摸屏能進入系統菜單，檢查 “顯示設置” 中的亮度參數是否被調至最低（部分機型默認亮度為 50%，可調至 100% 測試）。
-
若無法進入菜單，嘗試恢復出廠設置（參考用戶手冊，通常長按電源鍵 + 功能鍵組合），排除軟件誤設置導致的亮度異常。
-
若亮度隨系統運行波動（如開機亮、運行后變暗），可能是固件中背光節能策略異常，通過三菱 GT Works 軟件重新燒錄最新固件（需從官網下載對應 FCA70P-2AV 版本）。
-
檢查主板與背光驅動板的通信協議是否匹配（如 I2C、SPI 接口），若通信異常導致亮度控制失效，需刷新驅動板配置參數。
-
用示波器檢測背光驅動板電源輸入端的紋波，若紋波超過 50mV（標準＜20mV），會導致背光亮度波動，在電源端并聯 100μF/25V 電解電容 + 0.1μF 瓷片電容濾波。
-
若設備使用開關電源，檢查電源變壓器磁芯是否松動（導致高頻干擾），加固磁芯或更換電源模塊。
-
若亮度隨設備接地狀態變化（如接地后變亮），說明接地電阻過大（標準＜4Ω），重新連接接地線纜，或在背光驅動板外殼添加接地銅箔。
-
背光驅動板更換：若驅動電路元件（如芯片、變壓器）損壞且無法修復，直接更換同型號驅動板（可聯系三菱售后或工控配件商，提供設備型號查詢配件）。
-
背光組件整體更換：對于 CCFL 背光，若燈管老化且逆變器故障，建議升級為 LED 背光組件（需匹配尺寸和接口，可能需修改驅動電路參數），提升亮度穩定性和壽命。
-
維修 CCFL 背光時，務必先斷開高壓電源（關機后等待 5 分鐘，讓電容放電），避免觸電。
-
更換 LED 燈條時，注意極性（正負極），反接會導致燈條不亮或燒毀，建議焊接時使用 30W 以下烙鐵并快速操作。
-
若亮度問題伴隨顯示閃爍、花屏，需同步排查顯示驅動板（參考前文 “豎條故障” 中的驅動板檢測步驟）。
通過以上步驟逐步排查背光源、驅動電路、軟件設置及周邊部件，可有效解決亮度不足的問題，避免因盲目更換部件導致成本增加。
