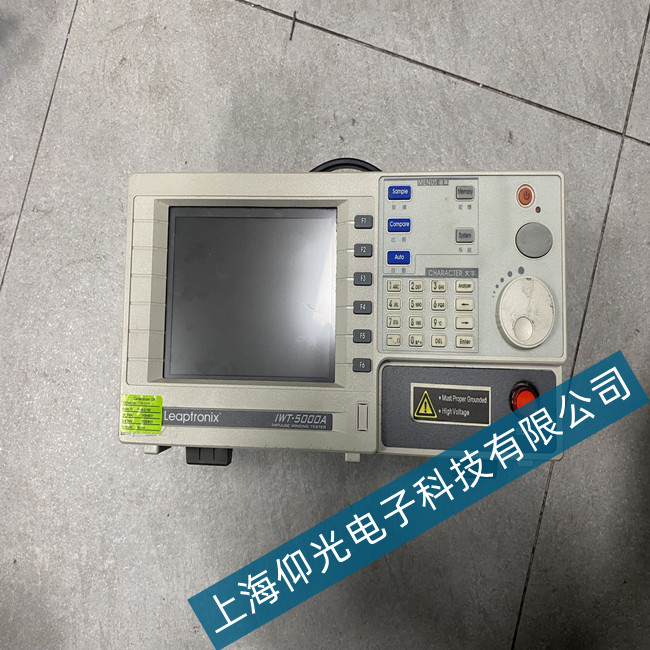

Leaptronix IWT-5000A 邏輯分析儀無法開機故障維修方法
當 Leaptronix IWT-5000A 邏輯分析儀遭遇無法開機的故障時，需遵循由外至內、逐步深入的原則進行檢修，精準定位故障根源并有效修復。
一、外部供電系統排查
首先從外部供電環節入手。仔細檢查電源線外觀，查看是否存在破損、斷裂、表皮老化等問題，尤其注意插頭與線纜連接處，此處易因彎折頻繁出現內部斷線。將插頭牢固插入插座與儀器接口后，使用萬用表交流電壓檔測量插座輸出電壓，確認其數值與儀器額定輸入電壓一致，例如儀器要求 220V±10%，若插座無電壓輸出，需檢查配電箱內對應空開是否跳閘，或用電筆測試供電線路是否存在斷路情況；若電壓異常，可能是線路接觸不良或變壓器故障，需聯系專業電工排查。
二、儀器前端部件檢測
若外部供電正常，接下來檢查儀器前端關鍵部件。電源開關是電流進入儀器的首要關卡，通過反復開合操作，觀察開關是否存在卡頓、無法回彈等現象，同時使用萬用表電阻檔測量開關通斷狀態，若開關在閉合狀態下電阻無窮大，說明開關已損壞，需更換同規格電源開關。
保險絲作為電路的 “安全衛士”，對其檢查至關重要。打開儀器保險絲盒，查看保險絲是否熔斷，若保險絲內部金屬絲斷裂，需更換相同額定電流的保險絲。更換后嘗試開機，若保險絲再次熔斷，表明儀器內部存在嚴重短路故障，此時不可繼續更換保險絲，以免擴大故障范圍，需進一步排查內部電路。
三、電源模塊深度檢修
當外部供電與前端部件均無異常時，故障大概率出在電源模塊。電源模塊內部結構復雜，包含變壓器、整流橋、濾波電容、穩壓芯片等核心元件。使用示波器檢測變壓器初級和次級線圈的波形，若初級有輸入波形而次級無輸出，或輸出波形異常，說明變壓器可能損壞；對于整流橋，使用萬用表二極管檔測量其四個引腳間的正反向導通情況，正常時應呈現單向導通特性，若雙向導通或均不導通，則整流橋已失效。
濾波電容若出現鼓包、漏液現象，會導致輸出電壓紋波過大，影響儀器正常工作，需及時更換。穩壓芯片負責將輸入電壓轉換為儀器各模塊所需的穩定電壓，通過測量其輸入輸出引腳電壓，與芯片規格書對比，判斷芯片是否故障。若無法確定具體故障元件，建議聯系廠家售后或專業維修機構，利用專業檢測設備進行芯片級檢測與維修，必要時可返廠處理。
