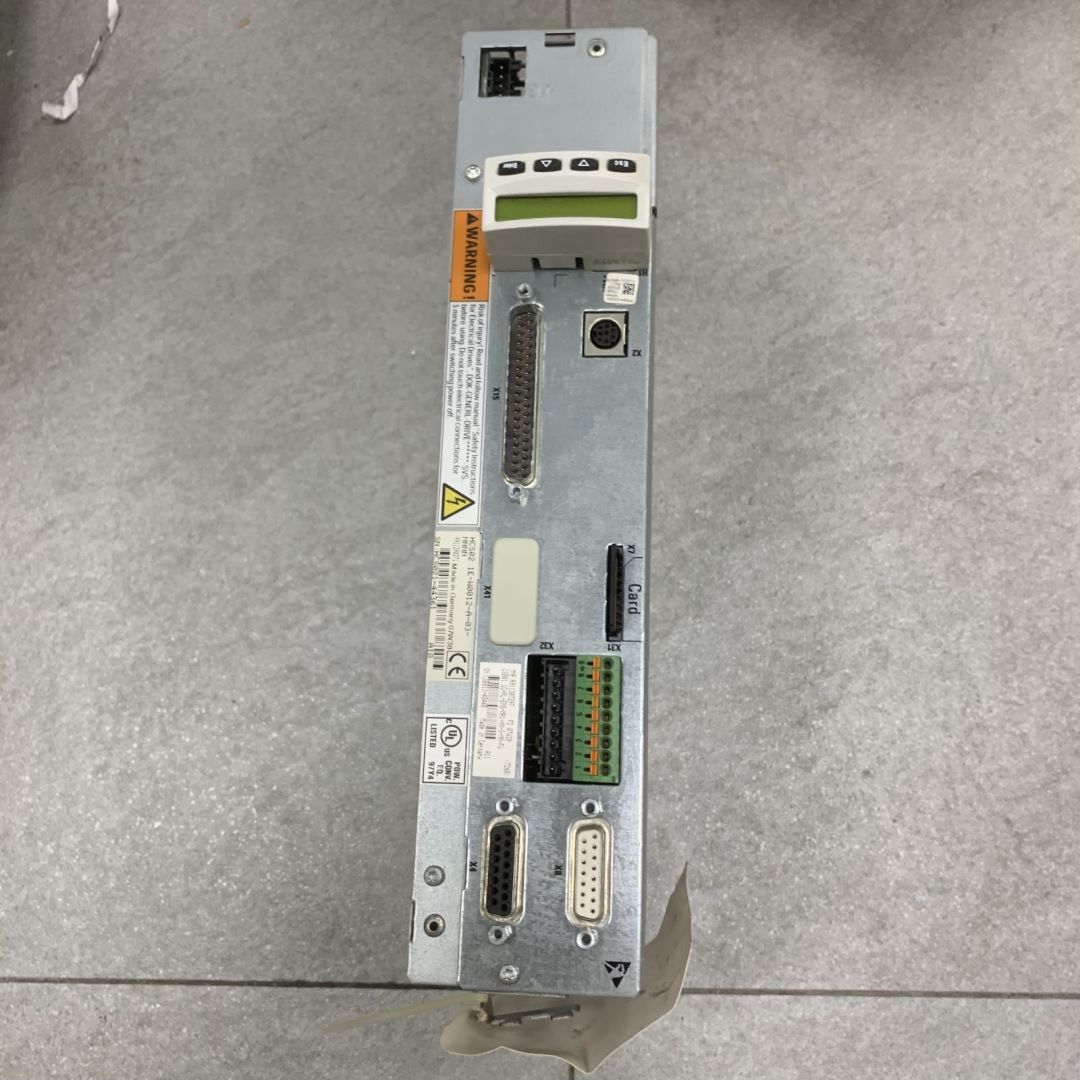

在工業自動化領域，力士樂伺服驅動器F8060故障代碼是常見的過流報警標志，其核心表現為驅動器內部電流超出允許范圍。該故障涉及多維度成因，需通過系統性排查實現精準維修。
故障成因分析
F8060故障主要源于過流保護機制觸發，具體成因包括：
負載異常：電機負載超過額定值、機械傳動部件卡滯或制動電阻過流（如阻值過小導致制動電流過大）。
硬件故障：驅動器功率模塊（如IGBT）老化、驅動板光耦（如A316J）損壞或編碼器信號異常。以A316J光耦為例，當IGBT管壓降檢測異常時，其14腳電壓超過7V會觸發保護。
電源問題：外部24V電源過載能力不足、電源阻抗過大導致母線電壓波動，或內部-15V直流轉換電路故障。
參數設置不當：電流限幅值過低、加速/減速時間過短，或電流調節器參數與電機樣本不匹配。
信號干擾：編碼器電纜屏蔽層破損、驅動器內部電流檢測回路故障，或固件版本存在采樣周期bug。
維修策略與步驟
力士樂伺服驅動器維修需遵循“診斷-調整-驗證”的閉環邏輯：
初步檢查：清除故障代碼后重啟設備，觀察是否重復觸發。檢查機械負載是否超限、傳動部件是否潤滑良好，并驗證制動電阻阻值及接線牢固性。
電氣檢測：使用萬用表測試電機繞組絕緣及電阻值，排查短路故障；通過示波器捕捉編碼器反饋波形，確認信號規整性；檢測電源電壓穩定性及外部24V供電能力。
硬件排查：重點檢查驅動板光耦、IGBT模塊及電流檢測電路。如A316J光耦周邊電阻值異常時，需更換對應元件并測試輸出響應。對于IGBT模塊，可離線測量導通壓降，偏差超0.3V即需更換。
參數優化：根據電機樣本調整電流限幅、加速/減速時間等參數；若固件存在已知bug（如V3.2版本溫度采樣周期問題），可升級至最新版本。
綜合驗證：完成維修后，需在空載及負載工況下測試驅動器運行狀態，確保電流、溫度等參數處于正常范圍，并驗證急停、過載保護等功能的有效性。
共性維修原則
F8060故障維修需結合機械、電氣、控制三重維度綜合分析。維修前應備份參數并校驗版本，操作中嚴格遵守安全規程。對于反復故障，需從根源優化系統設計，如加強信號屏蔽、優化散熱結構或升級高性能元器件，以提升系統長期穩定性。
通過上述系統性解決方案，可有效應對力士樂伺服驅動器F8060故障，保障設備高效、可靠運行。
