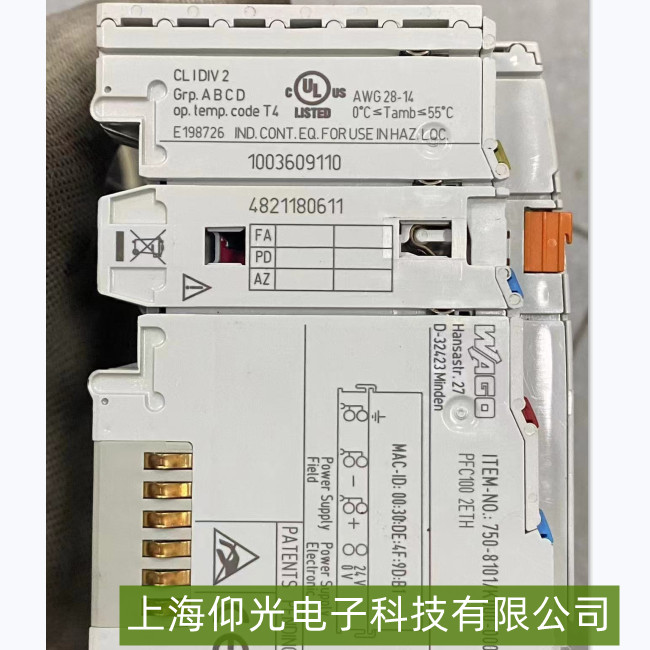

WAGO萬可750-810K000-0008可編程控制器信號無響應故障維修指南
一、故障現象及可能原因
輸入信號無響應
現象：外部傳感器信號（如24V開關量）輸入后，PLC未檢測到狀態變化。
原因：
輸入端子接觸不良或接線錯誤。
輸入模塊（如750-530）內部光耦或?yàn)V波電路損壞。
外部傳感器供電異常或信號線斷路。
輸出信號無動作
現象：PLC輸出指令正常，但執行器（如繼電器、電磁閥）未動作。
原因：
輸出端子松動或負載短路導致保護。
輸出模塊（如750-504）MOSFET/繼電器觸點燒毀。
程序邏輯錯誤或輸出地址配置錯誤。
通信信號丟失
現象：PLC與上位機（如PC或HMI）通信中斷。
原因：
通信線（如Profinet、Modbus RTU）接觸不良或屏蔽層破損。
通信模塊（如750-333）芯片損壞或協議配置不匹配。
二、維修步驟
輸入信號排查
檢查接線：確認輸入端子（如X1）接線牢固，無短路/斷路。
測試傳感器：用萬用表測量傳感器輸出信號是否正常（如24V DC通斷）。
模塊診斷：
觀察輸入模塊指示燈是否亮起。
更換備用輸入模塊測試。
輸出信號修復
負載測試：斷開負載，測量輸出端子電壓（如24V DC）是否正常。
更換元件：若輸出模塊損壞，更換同型號MOSFET或繼電器（如750-504模塊的IRLZ44N）。
通信故障處理
物理層檢查：重新插拔通信線，測試線纜通斷。協議配置：核對波特率、站地址等參數（如Modbus RTU的9600bps,8N1）。
更換模塊：若通信芯片（如DP83848）損壞，需更換通信模塊。
軟件與程序檢查
程序監控：通過WAGO e!COCKPIT軟件在線監控I/O狀態，確認程序邏輯正確。
固件升級：從WAGO官網下載最新固件并刷寫。
三、預防性維護建議
定期檢查端子：每3個月緊固端子螺絲，防止松動。
環境防護：避免粉塵、潮濕環境，模塊工作溫度-25℃~60℃。
備用模塊：庫存關鍵模塊（如750-530/750-504），縮短停機時間。
