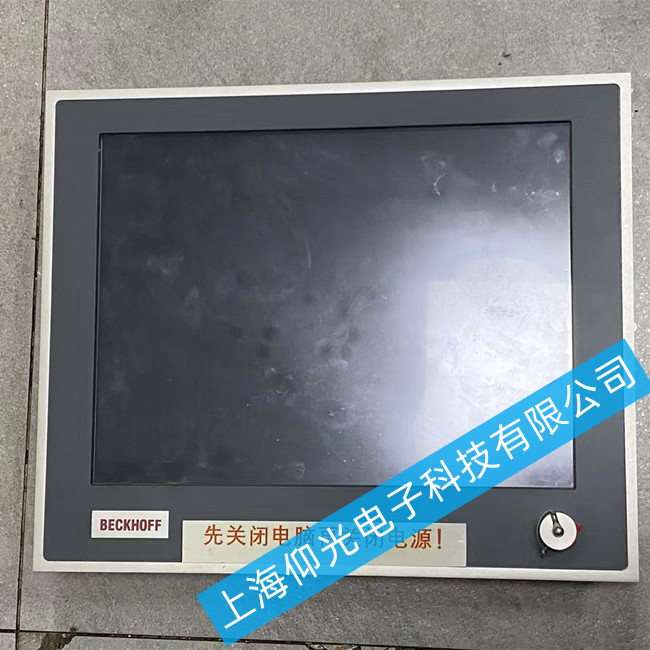

倍福觸摸屏維修CP6702-0021-005白屏故障維修
一、 故障現象深度解析
所謂“白屏”，需要準確理解其現象：
屏幕背光正常點亮：這意味著設備的電源部分，至少是供給背光LED或CCFL燈管的電源是基本正常的。屏幕并非黑屏或無反應。
無系統啟動畫面、無倍福Logo、無任何字符或圖像：這表明問題出在主板向液晶屏傳輸信號的通路上，或主板核心系統未能正常啟動。
這個現象直接幫助我們排除了背光故障的可能性，將問題焦點集中在主板、屏線、屏幕驅動電路以及系統軟件上。
二、 故障原因?qū)蛹壏治?br /> 導致CP6702白屏的原因可分為硬件和軟件兩大層面，通常硬件問題的概率更高。
1. 硬件層面（主要懷疑對象）
a) 內部屏線或接口接觸不良（最常見）
原因：設備在運行中受到振動，或經歷溫度冷熱循環，可能導致連接主板與液晶屏的排線（LVDS線）松動、氧化、接觸不良。這是工業現場最頻發的原因。
特征：有時拍打設備或特定角度按壓外殼可能使畫面短暫恢復。
b) 液晶屏本身或屏驅動板（T-Con板）故障
原因：屏幕內部的時序控制板損壞，或液晶面板失效，無法正確處理主板送來的LVDS信號。
特征：排除了屏線和主板問題后，若替換法確認，則為此類故障。
c) 主板故障（核心控制器）
原因：主板上的CPU、圖像處理芯片未工作，或LVDS信號輸出電路（芯片、外圍電路）損壞，導致無視頻信號輸出給屏幕。
特征：可能伴隨設備發熱異常、其他接口（如網口）指示燈狀態異常等。
d) 電源電路次級輸出異常
原因：雖然背光供電正常，但為主板核心或屏驅動板供電的某一路直流電壓（如3.3V, 5V, 1.2V等）缺失或不穩，導致主板無法完整啟動。
特征：需要萬用表測量主板各電壓測試點。
倍福觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
