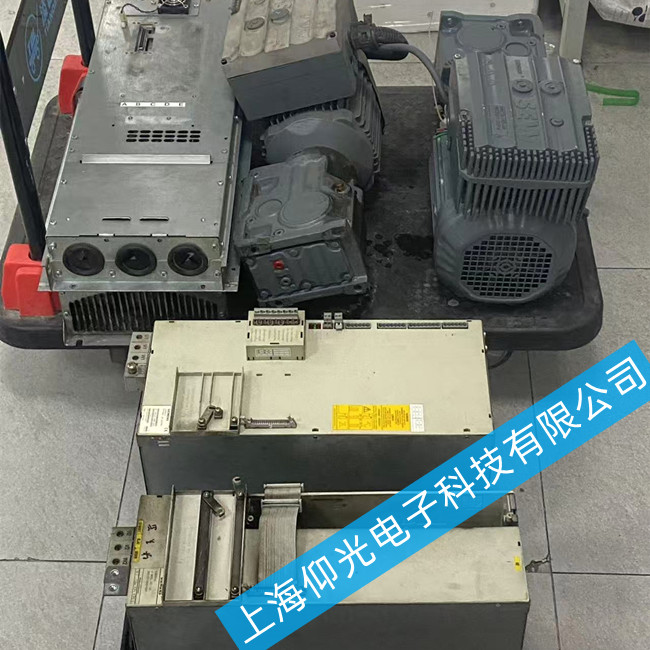

西門子伺服驅動器維修6SN1145-1BA02-0CA1亮紅燈故障維修
西門子伺服驅動器常見報警代碼及故障現象
1. 紅燈報警故障
紅燈亮是6SN1145-1BA02-0CA1最常見的故障現象,可能伴隨以下癥狀:
上電跳閘
黃燈不亮或閃爍
無DC600V直流輸出
指示燈全亮
帶不了載
電路板燒毀
輸出繼電器端口不工作
2. 具體報警代碼解析
11號報警:控制電源欠電壓
原因:輸入電壓波動(過壓/欠壓)或缺相;電源容量太小;驅動器內部電路故障
處理方式:提高電源電壓或更換電源;增大電源容量;更換驅動器
12號報警:過電壓
原因:電源電壓超過允許范圍;未接再生放電電阻;外接電阻不匹配;驅動器內部電路故障
處理方式:配備電壓正確的電源;檢查并更換再生放電電阻;更換驅動器
F30005報警:直流母線無輸出
原因:輸入三相電壓異常;熔斷器損壞;電源模塊故障
處理方式:測量輸入電壓;檢查熔斷器;通過SINAMICS STARTER查看報警信息
F30022報警:模塊過熱
原因:散熱片灰塵堆積;環境溫度過高;風扇故障
處理方式:清理散熱片;檢查環境溫度(需<45℃);檢查風扇運轉情況
西門子伺服驅動器維修:模塊炸,帶不動負載,主軸準備未緒,無使能,使能不上,驅動器未使能,編碼器報警故障,主軸驅動模塊報警,輸出電壓低,紅色燈亮,無顯示,缺相,輸出控制點壞,使能不正常,報故障,不能啟動、過流、過壓、欠壓、過熱、過載、輸出不平衡、無顯示、開關電源損壞、模塊損壞、接地故障、不能調速、限流運行,Z軸報警,X軸無法使能,Y軸短期內驅動故障維修,驅動電機變頻器出錯,軸伺服故障,伺服電機不轉等等故障維修。
