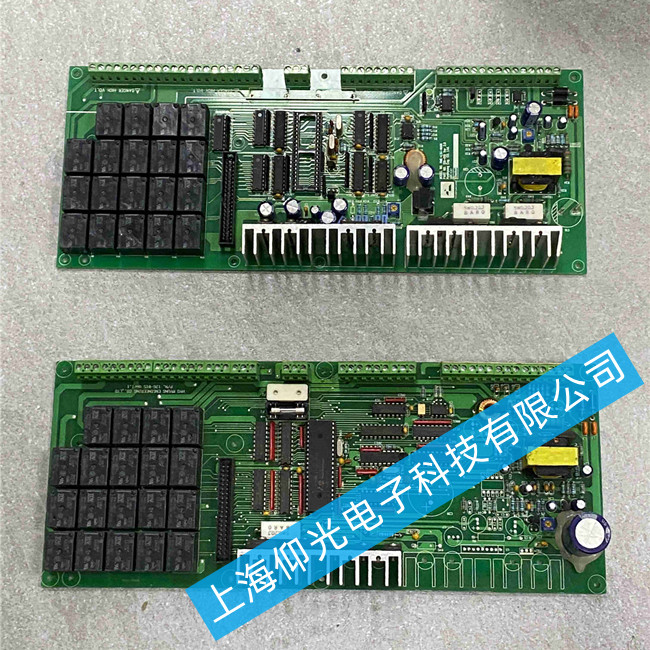

船舶HYOMYUNG控制板維修HME-LSC-MAIN通訊板維修
船舶HYOMYUNG控制板常見故障現象
在實際運行中，HME-LSC-MAIN通訊板可能出現的典型故障包括：
通訊中斷類故障：
與主機控制單元（MCU）通訊超時或完全中斷
數據包丟失率異常升高
周期性通訊閃斷
與多個從站設備同時失聯
硬件異常表現：
板卡狀態指示燈異常（常亮、閃爍異常、熄滅）
電源模塊發熱嚴重
接口連接器松動或氧化
板卡上電后無響應
軟件功能異常：
參數配置無法保存
固件版本識別錯誤
自檢程序報錯代碼
船舶HYOMYUNG控制板故障診斷流程
3.1 初步檢查
外觀檢查：觀察板卡表面有無明顯燒毀痕跡、電容鼓包、芯片引腳氧化、連接器松動等物理損傷
電源測試：使用萬用表測量電源輸入端的電壓值，確認是否在額定范圍內（通常為24VDC±10%）
指示燈狀態：對照設備手冊，判斷各狀態指示燈是否處于正常工作模式
3.2 通訊鏈路測試
物理層檢測：檢查RS485/422通訊線纜的屏蔽層、線芯導通性、終端電阻匹配情況
信號質量分析：使用示波器測量通訊信號波形，觀察是否存在信號畸變、反射、干擾等問題
協議層診斷：通過專用調試軟件或串口助手，抓取通訊數據包，分析協議幀格式、校驗和等參數
3.3 板卡功能測試
隔離測試：斷開外部所有連接，單獨對板卡進行上電測試，觀察自檢過程
固件升級驗證：嘗試重新燒錄或升級固件程序，排除軟件層面問題
替換法驗證：使用確認正常的同型號板卡進行替換測試，快速定位故障點
