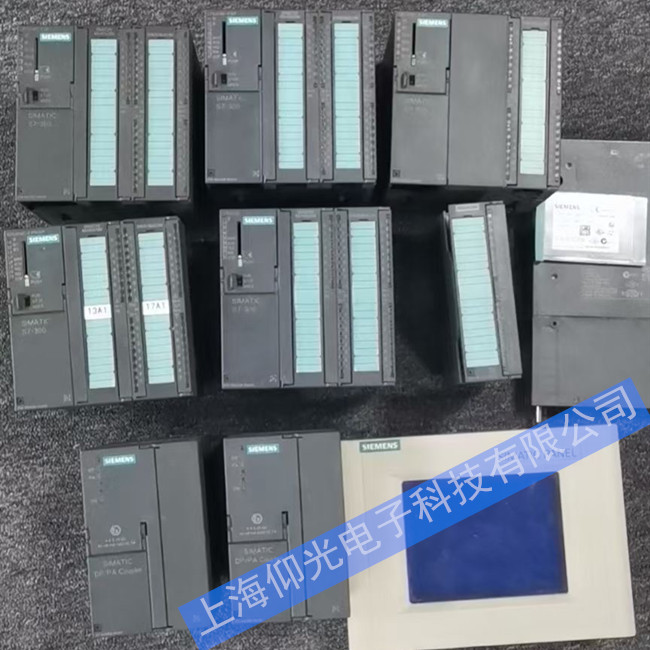

西門子plc硬件故障維修方法：
PLC的硬件故障較為直觀地就能發現，維修的基本方法就是更換模塊。根據故障指示燈和故障現象判斷故障模塊是檢修的關鍵，盲目的更換會帶來不必要的損失。
(1)電源模塊故障。
一個工作正常的電源模塊，其上面的工作指示燈如“AC”、“24VDC”、“5VDC”、“BATT”等應該是綠色長亮的，哪一個燈的顏色發生了變化或閃爍或熄滅就表示那一部分的電源有問題。
“AC”燈表示PLC的交流總電源，“AC”燈不亮?xí)r多半無工作電源，整個PLC停止。
這時就應該檢查電源保險絲是否熔斷，更換熔絲是應用同規格同型號的保險絲，無同型號的進口熔絲時要用電流相同的快速熔絲代替。如重復燒保險絲說明電路板短路或損壞，更換整個電源。
“5VDC”、“24VDC”燈熄滅表示無相應的直流電源輸出，當電源偏差超出正常值5%時指示燈閃爍，此時雖然PLC仍能工作，但應引起重視，必要時停機檢修。
“BATT”變色燈是后備電源指示燈，綠色正常，黃色電量低，紅色故障。黃燈亮?xí)r就應該更換后備電池，手冊規定兩到三年更換鋰電池一次，當紅燈亮?xí)r表示后備電源系統故障，也需要更換整個模塊。
(2)I/O模塊故障
輸入模塊一般由光電耦合電路組成;輸出模塊根據型號不同有繼電輸出、晶體管輸出、光電輸出等。
每一點輸入輸出都有相應的發光二極管指示。
有輸入信號但該點不亮或確定有輸出但輸出燈不亮?xí)r就應該懷疑I/O模塊有故障。
輸入和輸出模塊有6到24個點，如果只是因為一個點的損壞就更換整個模塊在經濟上不合算。通常的做法是找備用點替代，然后在程序中更改相應的地址。
但要注意，程序較大是查找具體地址有困難。
特別強調的是，無論是更換輸入模塊還是更換輸出模塊，都要在PLC斷電的情況下進行，S5帶電插拔模塊是絕對不允許的。
西門子plc CPU芯片針腳多（200pin），主要有地址總線，數據總線，I/O引腳，及附屬檢測針腳與對應的芯片進行聯系，CPU壞，可導致PLC報警（SF燈亮），也會導致PLC某些輸入輸出點不正常，通訊不上等故障現象。損壞原因主要有CPU供電電壓高（導致內部短，某些針腳對地短路）CPU老化等，損壞后用手摸，有發燙的感覺。此種CPU針腳多，更換麻煩，并且市場不容易買到配件，可以用拆機件替換。
2：PLC系統中的存儲器：
PLC系統中的存儲器主要用于存放系統程序、用戶程序和工作狀態數據。PLC的存儲器包括系統存儲器和用戶存儲器。
（1）ROM 即只讀存儲器，用于由PLC生產廠家編寫的系統程序，并固化在ROM內，用戶不能更改，能夠完成PLC設計者規定的各項工作。實現指令解釋，報警處理等，和PC機的BIOS差不多，系統程序質量的好壞很大程度上決定了PLC的性能。
如果里面的數據丟失，或芯片損壞會引起不開機，報警現象。在平時的維修當中，ROM故障所占的比例也是很大的。可以用編程器重刷固件程序（事先有備份），來解決此類問題。
