羅德與施瓦茨信號發生器維修案例
可維修故障：
1、電源故障：不能正常開機
2、輸出端故障：阻抗異常；無信號；信號幅度異常
3、顯示故障：花屏；黑屏
4、按鍵故障：按鍵無反應；調節旋鈕無響應
5、接口故障：不認存儲介質；不能與控制系統聯機
6、其他使用問題等。

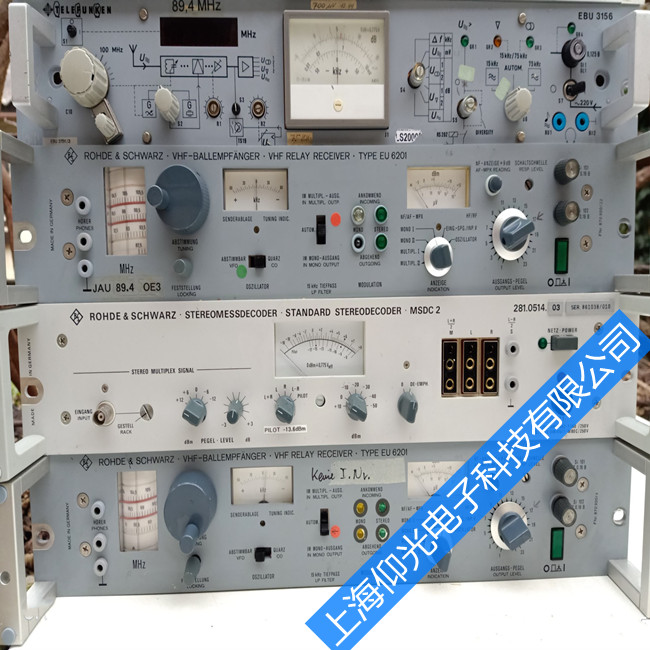

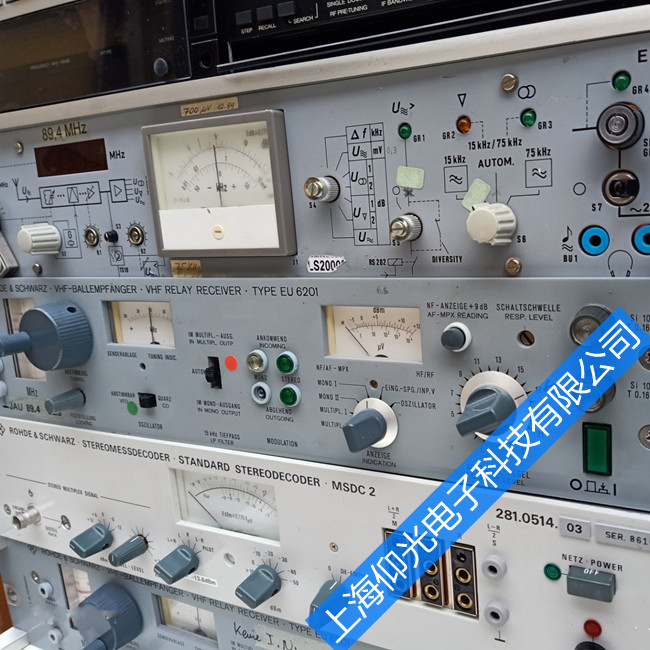

一、儀器名稱型號：羅德與施瓦茨信號發生器
二、故障表現：儀器通電無法開機
三、維修過程：
根據客戶描述黑屏故障，儀器通電后無法正常定開機，但是按鍵板有燈亮。因此初步判斷是儀器內部顯示面板部分出現問題。下一步拆機檢測發現儀器顯示面板組件損壞，顯示背光不亮，經過仔細排查發現電源輸出排線內部簧片松動，打火接觸不良，部分已燒糊導致儀器供電異常黑屏。
更換顯示面板損壞組件，維修電路。組裝好儀器通電正常開機，此時客戶報修的無法開機已經修復，心想著可以給客戶電話來取儀器了，沒想到儀器進行出庫測試時發現黑屏現象…………
這個黑屏究竟是哪里的問題呢？又得拆機繼續檢測……剛才只想著如何修復不開機的問題，只排查了顯示面板，沒注意別的地方。接著繼續拆機檢測發現顯示模塊損壞，經過維修處理后儀器正常開機顯示正常，經過開機試驗一段時間，儀器正常開機顯示穩定。終于可以給客戶辦理出庫了。
四、總結：
經過拆機檢測更換損壞件后儀器維修結束。此次維修經驗總結在維修過程中也不能只關注客戶報修的故障問題，應該全面排查儀器存在的故障隱患。
以上有關信號發生器維修案例由上海仰光電子儀器維修中心網整理發布，更多有關儀器維修案例歡迎訪問留言。
可維修型號：
SMW矢量信號發生器，SMBV矢量信號發生器、SGT SGMA矢量射頻信號源 、SGS100A SGMA射頻源、微波信號發生器R&S SMF、信號發生器R&S SMA100A、R&S SMB100A 射頻和微波信號源、信號發生器R&S SMC100A、HM8134-3/HM8135射頻合成器、SGMA 射頻源R&S SGS100A、R&S AFQ100B UWB信號和I/Q調制信號發生器、I/Q調制發生器R&S AFQ100A、HMF2525/HMF2550任意函數發生器、HM8150任意函數發生器等R&S全系列信號發生器。
維修程序:
提供檢測，檢測之后報價；
如果用戶同意維修，確認同意后則開始維修；
如果用戶不同意，則返回儀器。
維修優勢:維修周期短,價格低廉,同時提供保修服務;
質量保證:修復后通過計量單位計量合格,并出具《計量合格證書》.
下面上海仰光電子維修用十年的維修經驗為大家總結了一些基本的關于如何判斷儀器故障的方法。
1、敲擊手壓法
經常會遇到儀器運行時好時壞的現象，這種現象絕大多數是由于接觸不良或虛焊造成的。對于這種情況可以采用敲擊與手壓法。所謂的“敲擊”就是對可能產生故障的部位，通過小橡皮鎯頭或其他敲擊物輕輕敲打插件板或部件，看看是否會引起出錯或停機故障。所謂“手壓”就是在故障出現時，關上電源后對插的部件和插頭和座重新用手壓牢，再開機試試是否會消除故障。如果發現敲打一下機殼正常，再敲打又不正常時，最好先將所有接頭重插牢再試，若傷腦筋不成功，只好另想辦法了。
2、觀察法
利用視覺、嗅覺、觸覺。某些時候，損壞了的元件會變色、起泡或出現燒焦的斑點；燒壞的器件會產生一些特殊的氣味；短路的芯片會發燙；用肉眼也能觀察到虛焊或脫焊處。
3、排除法
所謂的排除法是通過拔插機內一些插件板、器件來判斷故障原因的方法。當拔除某一插件板或器件后儀表恢復正常，就說明故障發生在那里。
4、替換法
要求有兩臺同型號的儀器或有足夠的備件。將一個好的備品與故障機上的同一元器件進行替換，看故障是否消除。
5、對比法
要求有兩臺同型號的儀表，并有一臺是正常運行的。使用這種方法還要具備必要的設備，例如，萬用表、示波器等。按比較的性質分有，電壓比較、波形比較、靜態阻抗比較、輸出結果比較、電流比較等。具體方法是：讓有故障的儀表和正常儀表在相同情況下運行，而后檢測一些點的信號再比較所測的兩組信號，若有不同，則可以斷定故障出在這里。這種方法要求維修人員具有相當?shù)闹R(shí)和技能。
6、升降溫法
有時，儀表工作較長時間，或在夏季工作環境溫度較高時就會出現故障，關機檢查正常，停一段時間再開機又正常，過一會兒又出現故障。這種現象是由于個別IC或元器件性能差，高溫特性參數達不到指標要求所致。為了找出故障原因，可采用升降溫法。所謂降溫，就是在故障出現時，用棉纖將無水酒精在可能出故障的部位抹擦，使其降溫，觀察故障是否消除。所謂升溫就是人為地將環境溫度升高，比如用電烙鐵放近有疑點的部位(注意切不可將溫度升得太高以致?lián)p壞正常器件)試看故障是否出現。
7、騎肩法
騎肩法也稱并聯法。把一塊好的IC芯片安在要檢查的芯片之上，或者把好的元器件(電阻電容、二極管、三極管等)與要檢查的元器件并聯，保持良好接觸，如果故障出自于器件內部開路或接觸不良等原因，則采用這種方法可以排除。
8、電容旁路法
當某一電路產生比較奇怪的現象，例如顯示器混亂時，可以用電容旁路法確定大概出故障的電路部分。將電容跨接在IC的電源和地端；對晶體管電路跨接在基極輸入端或集電極輸出端，觀察對故障現象的影響。如果電容旁路輸入端無效而旁路它的輸出端時故障現象消失，則確定故障就出現在這一級電路中。
9、狀態調整法
一般來說，在故障未確定前，不要隨便觸動電路中的元器件，特別是可調整式器件更是如此，例電位器等。但是如果事先采取復參考措施（例如，在未觸動前先做好位置記號或測出電壓值或電阻值等），必要時還是允許觸動的。也許改變之后有時故障會消除。
10、隔離法
故障隔離法不需要相同型號的設備或備件作比較，而且安全可靠。根據故障檢測流程圖，分割包圍逐步縮小故障搜索范圍，再配合信號對比、部件交換等方法，一般會很快查到故障之所在。
