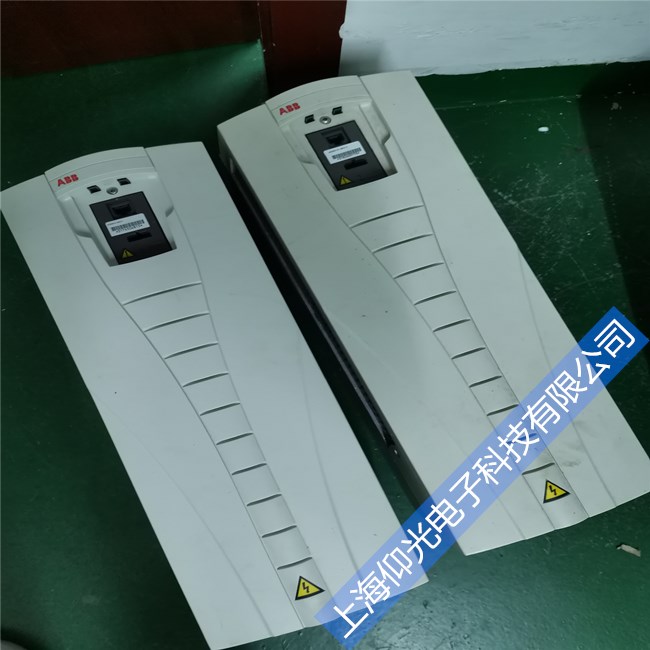

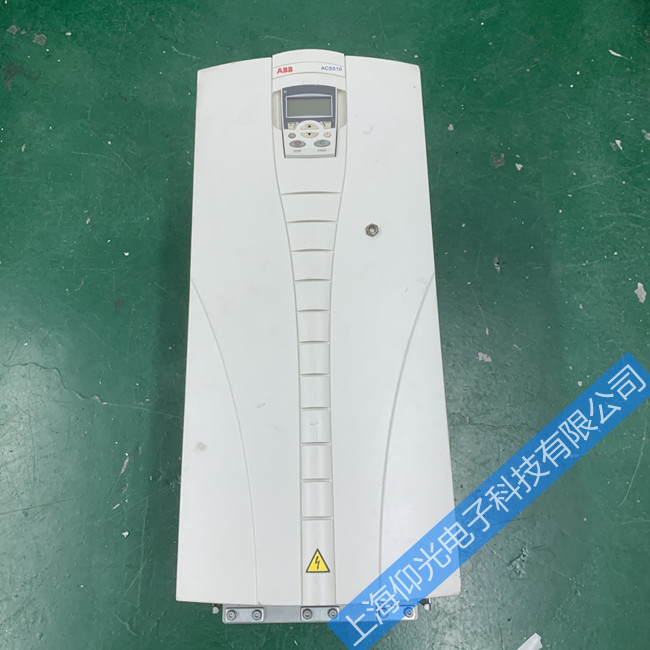

ABB變頻器ACS510維修常見報警分析
一、變頻器的常見報警分析
1.1變頻器充電起動電路報警ACS510系列變頻器一般為電壓型變頻器，采用交—直—交工作方式。當變頻器剛上電時，由于直流側的平波電容容量非常大，充電電流很大，通常采用一個起動電阻來限制充電電流。充電完成后，控制電路通過繼電器的觸點或晶閘管將電阻短路。起動電路故障一般表現為起動電阻燒壞，ACS510系列變頻器報警顯示為OVERVOLTAGE過電壓報警。為了減小變頻器的體積而選擇較小起動電阻，其值多為10—50Ω，功率為10—50W；當變頻器的交流輸入電源頻繁接通，或者旁路的觸點接觸不良時，都會導致起動電阻燒壞。因此在替換電阻的同時，必須找出原因，如果故障是由輸入側電源頻率開始引起的，必須消除這種現象才能將變頻器投入使用，如果故障只由旁路接觸器元件引起，則必須更換這些器件。
1.2變頻器無故障報警，卻不能高速運行
經檢查ACS510系列變頻器參數設置正確，調速輸入信號正常，經上電運行測試，變頻器直流母線電壓只有450V左右（正常應在580V-600V），再測輸入側，發現缺了一相。故障原因是輸入側的一個空氣開關一相接觸不良造成的。造成變頻器輸入缺相不報警，仍能在低頻段工作，是因?yàn)槎鄶?shù)變頻器的母線電壓下限為400V，只有當母線電壓降至400V以下時，變頻器才報告故障。而`當兩相輸入時，直流母線電壓為380V×1.2=452V＞400V。當變頻器不運行時，由于平波電容的作用，直流電壓也可達到正常值，新型的變頻器都采用PWM控制技術，調壓調頻的工作在逆變橋完成，所以在低頻段輸入缺相時仍可以正常工作，但因輸入電壓，輸出電壓低，造成異步電動機轉速低頻率上不去。
1.3變頻器顯示過流報警
ACS510系列變頻器出現OVERCURRENT過流報警顯示時，首先檢查加速時間參數是否太短，力矩提升參數是否太大，然后檢查負載是否太重。如果沒有這些現象，可以斷開輸出側的電流互感器和直流側的霍爾電流檢測點，復位后運行，看是否出現過流現象。如果是，很可能是IPM模塊出現故障，因?yàn)镮PM模塊內含有過壓過流，欠壓，過載、過熱，缺相、短路等保護功能，而這些故障信號都是經模塊控制引腳的輸出Fn引腳傳送到控制器的。在控制器接收到故障信息后，一方面封鎖脈沖輸出，另一方面將故障信息顯示在面板上。應更換IPM模塊。
1.4變頻器顯示過壓報警
ACS510系列變頻器出現過壓故障，顯示為OVERVOLTAGE過壓報警，一般是雷雨天氣，由于雷電串入變頻器的電源中，使變頻器直流側的電壓檢測器動作而跳閘，這種情形，通常只需斷開變頻器電源1分鐘左右再上電即可，另一種情況是變頻器驅動大慣性負載，而出現過電壓現象。這種情況下，一是將減速時間參數加長或增大制動電阻（制動單元）；二是將變頻器的停止方式設置為自由停車方式。
1.5電機發熱，變頻器顯示過載報警
如果ACS510系列變頻器出現MOT OVERTEMP電機過熱報警，對于已經投入運行的變頻器，必須檢查負載狀況，對于新安裝的變頻器出現這種故障，很可能是V/F曲線設置不當或電機參數設置有問題，此時必須正確設置好各種參數，另外，電機在低頻的工作時散熱性能變差，也會出現這種情況，這時就需加裝散熱裝置。電機發熱，主要是基于變頻器估算值或溫度反饋值。這種報警信息表明電機過載故障，跳閘即將發生，應該對電機的過載情況以及溫度傳感器進行檢查。
二、 變頻器控制盤上顯示的故障診斷分析
2.1控制盤上顯示DC UNDERVOLT(直流欠壓) 故障的診斷
ACS510系列變頻器出現DC UNDERVOLT故障代碼時，表示變頻器處于欠壓故障狀態。主要原因有輸入電源過低或缺相、變頻器內部電壓檢測電路異常、變頻器主電路異常。通用變頻器電壓輸入范圍在320V~460V，在實際應用中變頻器滿載運行時，當輸入電壓低于340V時可能會出現欠壓保護，這時應提高電網輸入電壓或變頻器降額使用；若輸入電壓正常，變頻器在運行中出現DC UNDERVOLT故障，則可判斷為變頻器內部故障；若變頻器主回路正常，出現DC UNDERVOLT報警的原因大多為電壓檢測電路故障，一般變頻器的電壓檢測電路為開關電源的一組輸出，經過取樣、比較電路后給CPU處理器，當超過設定值時，CPU根據比較信號輸出故障封鎖信號，封鎖IGBT，同時顯示故障代碼。同時，也要對外回路進行檢查，比如供電電源缺相、熔斷器熔斷、主電源欠壓等。
2.2控制盤上顯示DC OVERVOLT/OVERCURRENT(直流過壓/過流)故障的診斷
ACS510系列變頻器出現DC UNDERVOLT/OVERCURRENT故障顯示時，表示變頻器在減速中出現過壓或過流故障，主要原因?yàn)殡姍C(jī)過載、減速時間過短、負載回饋能量過大未能及時被釋放。若電機驅動慣性較大的負載時，當變頻器頻率（即電機的同步轉速）下降時電機的實際轉速可能大于同步轉速，這時電機處于發電狀態，此部分能量將通過變頻器的逆變電路返回到直流回路，從而使變頻器出現過壓或過流保護。現場處理時在不影響生產工藝的情況下可延長變頻器的減速時間，若負載慣性較大，又要求在一定時間內停機時，則要加裝外部制動電阻和制動單元，ACS510系列變頻器22kW以下的機型均內置制動單元，只需加外部制動電阻即可，電阻選配可根據產品說明中標準選用，對于功率22kW以上的機型則要求外加制動單元和制動電阻。
DC OVERVOLT/OVERCURRENT故障一般只在變頻器減速停機過程中才會出現，如果變頻器在其它運行狀態下出現該故障，則可能是變頻器內部的開關電源部分，如電壓檢測電路或電流檢測電路異常而引起等。
2.3控制盤上顯示CURR MEAS (電流測量)故障的診斷
ACS510系列變頻器出現CURR MEAS故障顯示時，表示電流檢測故障，通用變頻器電流檢測一般采用電流傳感器，通過檢測變頻器兩相輸出電流來實現變頻器運行電流的檢測、顯示及保護功能，輸出電流經電流傳感器輸出線性電壓信號，經放大比較電路輸送給CPU處理器，CPU處理器根據不同信號判斷變頻器是否處于過電流狀態，如果輸出電流超過保護值，則故障封鎖保護電路動作，封鎖IGBT脈沖信號，實現保護功能。
ACS510系列變頻器出現CURR MEAS故障顯示時，主要原因?yàn)殡娏鱾鞲衅鞴收匣螂娏鳈z測放大比較電路異常，前者可通過更換傳感器解決，后者大多為相關電流檢測IC電路或IC芯片工作電源異常，可通過更換相關IC或維修相關電源解決。
2.4控制盤上顯示EARTH FAULT(接地故障)故障的診斷
ACS510系列變頻器出現EARTH FAULT故障顯示時，表示逆變模塊IPM、IGBT故障，主要原因?yàn)檩敵鼋拥囟搪贰⒆冾l器至電機的電纜線過長（超過50m）、逆變模塊或其保護電路故障�，F(xiàn)場處理時先拆去電機線，測量變頻器逆變模塊，觀察輸出是否存在短路，同時檢查電機是否對地短路及電機線是否超過允許范圍，如上述均正常，則可能為變頻器內部IGBT模塊驅動或保護電路異常。一般IGBT過流保護是通過檢測IGBT導通時的管壓降動作的。
當IGBT正常導通時其飽和壓降很低，當IGBT過流時管壓降VCE會隨著短路電流的增加而增大，增大到一定值時，檢測二極管DB將反向?qū)ǎ藭r(shí)反向電流信號經IGBT驅動保護電路送給CPU處理器，CPU封鎖IGBT輸出，以達到保護作用。如果檢測二極管DB損壞，ACS510系列變頻器出現EARTH FAULT故障顯示，現場處理時可更換檢測二極管以排除故障。
ACS510系列變頻器出現EARTH FAULT故障顯示時，可能在電機或電機電纜處檢測到了接地故障。在變頻器運行或停止的時候ACS510系列變頻器都能監控接地故障，變頻器在停止的時候接地故障監測靈敏度更高，并且能夠報告發生故障的位置。當ACS510系列變頻器出現EARTH FAULT故障顯示時，還應當做好如下工作：
1）檢查排出進線接地故障；
2）檢查變頻器至電機的電纜長度沒有超過允許的最大長度；
3）如果輸入電源是三角形連接，而且輸入功率電纜的電容很大，則可能導致運行停止情況下的接地故障的誤發，這種接地故障的誤發可以通過設置將其退出。
2.5控制盤上顯示DEV OVEHTEMP(過熱) 故障的診斷
ACS510系列變頻器出現DEV OVEHTEMP故障顯示時，表示變頻器過熱，可能的原因主要有：風扇故障、空氣流通受阻、散熱器積塵、環境溫度過高、散熱風扇損壞不轉電機負載過大以及溫度檢測電路異�！，F(xiàn)場處理時先判斷變頻器是否確實存在溫度過高情況，如果溫度過高可先按以上原因排除故障；若變頻器溫度正常情況下出現DEV OVEHTEMP報警，則故障原因?yàn)闇囟葯z測電路故障。ABB 22kW以下機型采用的七單元逆變模塊，內部集成有溫度元件，如果模塊內此部分電路故障也會出現DEV OVEHTEMP報警，另一方面當溫度檢測運算電路異常時也會出現同樣故障現象。
三、變頻器的外部回路常見故障的分析
變頻器的外部回路大體上可以分為兩大部分，一部分是負責變頻器啟/停操作的控制回路；另一部分是負責變頻器信號傳遞的信號回路，現就以ACS510系列變頻器的外部回路常為例對變頻器見故障進行了分析。
3.1變頻器啟/停控制回路常見故障的分析
變頻器控制回路一般分就地和遠方，所謂的就地操作就是控制變頻調速電機啟/停由變頻器自帶的控制功能來實現，不要通過接觸器實現啟/停。這一部分主要靠變頻器內部來實現，因此這里不做分析。另一部分是遠方操作，遠方操作又可以分為變頻器柜面操作和上位機遠程操作。變頻器柜面操作不能實現變頻器的啟/停時，首先要檢查變頻器柜面的啟/停按鈕，按鈕的故障比較多一點，其次就是對柜內的端子排接線和繼電器進行檢查；如果是上位機不能實現遠程操作時，應在端子排上找出實現上位機遠程啟/停操作的端子，將其短接。如果短接后變頻器能夠?qū)崿F(xiàn)啟/停，則說明上位機或者連接上位機與變頻器柜之間的電纜故障，要逐步檢查排出；否則就要對柜內的端子排接線和繼電器進行檢查，以實現變頻器的遠程操作。
3.2變頻器信號回路常見故障的分析
變頻器的信號回路是傳遞變頻器與上位機之間信號的回路，如果信號回路故障，將導致信號的丟失或信號的錯傳，都將影響變頻器的正常運行，由于信號回路大多都是4-20mA的弱電流信號，極容易接錯線且不容易發現。例如曾經將變頻器的電流量上傳信號與頻率量上傳信號接錯造成運行人員的誤判斷，遇到這樣的故障，只能認真分析電流量及電流量上傳信號與頻率量及率量上傳信號的變化情況，核對電纜以及回路編號，確認無誤后將其改正；上位機與變頻器之間還有一個給定量和反饋量的信號傳遞，如果將這兩個量接反，變頻器將不能實現遠程操作，如果遇到這樣的故障，首先要從端子排中找出給定量和反饋量信號的端子，將其打開， 然后用有源信號發生器分別給回路中加入4-20mA的電流信號，如果加入信號后變頻器上能顯示對應的頻率量，說明此回路是上位機對變頻器的給定量的信號回路；如果加入信號后上位機上能顯示對應的頻率量，說明此回路是變頻器對上位機的反饋量的信號回路。
