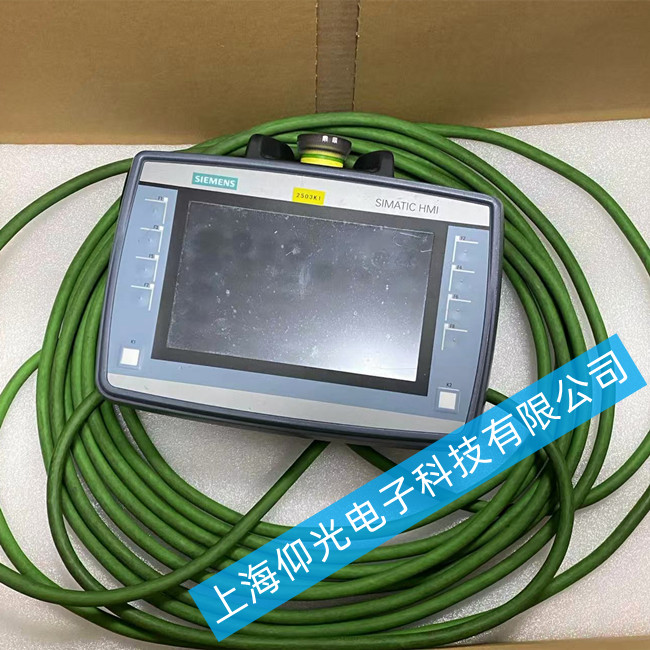

西門子觸摸屏KTP700F維修6AV2125-2GB23-0AX0藍屏故障維修
西門子觸摸屏KTP700F藍屏故障的常見原因分析
1 軟件層面原因
（1）系統文件損壞或丟失
Windows CE操作系統在長期運行或異常斷電后，關鍵系統文件可能被破壞，導致啟動過程中無法加載必要的驅動程序或系統組件，從而觸發藍屏保護機制。這種情況在頻繁斷電重啟或電壓不穩的環境中尤為常見。
（2）驅動程序沖突或不兼容
觸摸屏的底層驅動與操作系統版本不匹配，或安裝第三方軟件后產生驅動沖突，會導致系統資源分配異常。特別是當設備進行過固件升級或項目程序更新后，若未完全兼容，極易引發藍屏。
（3）項目程序錯誤
用戶下載的HMI項目文件（.ap15格式）存在邏輯錯誤、數據溢出或存儲空間不足等問題時，觸摸屏在加載項目過程中可能因內存訪問異常而藍屏。這種情況多發生在程序調試階段或項目文件傳輸不完整時。
2.2 硬件層面原因
（1）內存故障
KTP700F采用DDR2/DDR3內存模塊，長期高溫運行或頻繁斷電可能導致內存顆粒虛焊、金手指氧化，或內存條本身?yè)p壞。內存故障是工業觸摸屏藍屏的高發原因，約占硬件故障的40%以上。
（2）主板問題
CPU虛焊或損壞：主控芯片（ARM架構處理器）因散熱不良或物理沖擊導致焊點開裂，系統無法正常初始化
存儲芯片故障：NAND Flash存儲芯片（用于存放系統鏡像和項目文件）出現壞塊或數據丟失
電源管理芯片異常：供電電路中的DC-DC轉換芯片、LDO穩壓芯片損壞，導致核心電壓不穩定
電容老化：主板上電解電容鼓包、漏液，濾波效果下降，引發電源紋波干擾
（3）液晶驅動電路故障
背光驅動板（高壓板）或T-CON邏輯板異常，雖然與顯示內容無關，但系統檢測到顯示子系統故障時，也可能觸發藍屏保護。這種情況常伴隨背光閃爍、亮度異常等現象。
2.3 環境與使用因素
（1）供電異常
工業現場24V DC電源波動超過±10%（標準要求±5%），或電源線接觸不良、接地不良，會導致觸摸屏在讀寫存儲芯片時出現數據錯誤，累積后引發系統崩潰。
（2）溫度過高
設備長期在高溫環境（超過45°C）下運行，或散熱風扇堵塞、散熱片積塵，導致主板溫度過高，芯片工作異常。工業現場粉塵、油污環境會加速散熱系統失效。
（3）靜電或電磁干擾
觸摸屏附近有大功率變頻器、電機等設備，產生的強電磁干擾可能通過信號線或電源線耦合，干擾主板正常工作。靜電放電（ESD）也可能擊穿敏感芯片。
西門子觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
