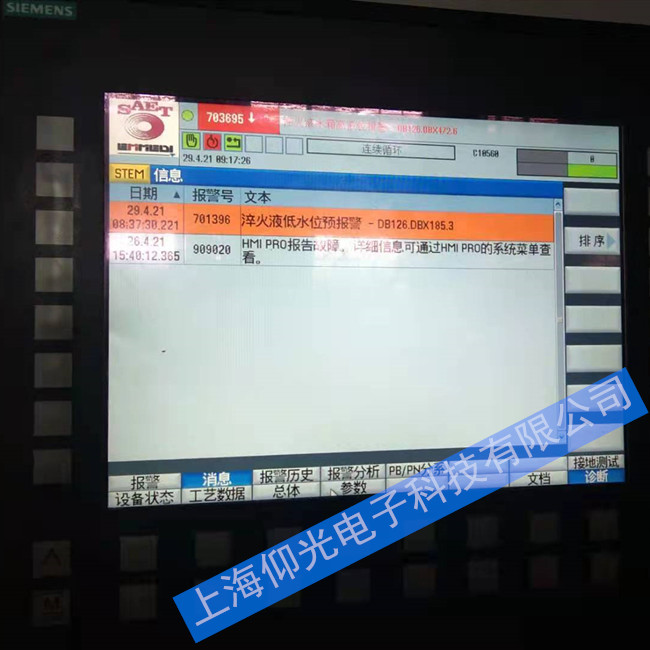

西門子840DSL報909020維修講解 在運行中出現這種報警怎么辦？
（1）在 611D 伺服驅動下，系統主軸旋轉時發出噠噠的異常聲響，調低主軸轉速后，仍舊存在異常聲響，聲響維持一段時間后系統報警。首先對主軸機械部位進行全面檢查，沒有發現任何機械損傷；使用萬能表檢查主軸的電機線圈正常。判斷故障部位是主軸驅動器或編碼器，拆卸驅動器后發現該器件散熱孔被灰塵覆蓋，IGBT 模塊在高溫狀況下被燒毀。將驅動器維修后啟動西門子 840D 數控系統，系統恢復正常運行。由此得出，運維人員需要定期進行系統維護，清理灰塵，保障系統的穩定運行。
（2）系統正常運行時，當主軸的轉速設置＜430 r/min 時出現異常聲響，且系統功率出現較大變化，當主軸的轉速設置為1200 r/min 時，異常聲響消失，過程中系統沒有報警。一般情況下，判斷故障可能由控制器、控制電機或變速箱引起。依次檢查元器件，控制器和電機正常。當檢測傳動裝置時，主軸轉速設定為低速（300 r/min）或高速（2100 r/min）時，電機的轉速一致，但當主軸低速運行時，主要是根據變速箱內的齒輪進行減速，表明主軸異常聲響由變速箱引起。更換變速箱后，系統恢復正常。
2. 電源故障
611D 伺服驅動時，將主軸轉速設定為 3000 r/min，進行設備的啟動，此時系統處于正常運行狀態，但當系統轉速＞3000 r/min進行轉剎車時，611D 電源單元出現錯誤，進行過電壓的報警，系
統停止運行。對系統進行全面的檢查后沒有發現機械異常狀況，電路板與元件均處于正常狀態，更換 611D 電源單元之后，出現故障轉移現象，更換出現故障的電源單元后，系統恢復正常運行。
DB2接口PLC報警的實現
西門子840Dsl系統要運行基于DB2接口的PLC報警，需在用戶PLC程序中調用FC10（AL_MSG）系統功能并設置其相應參數。FC10的調用如下。
CALL FC 10
ToUserIF:=FALSE
Quit :=DB21.DBX7.7
FC10參數說明。ToUserIF:=TRUE時，將顯示500000和600000范圍內的錯誤消息報警（通過PLC設置DB2接口位）。控制器將自動發出進給保持、讀入禁用等信號。ToUserIF:=FALSE時，將顯示500000和600000范圍內的錯誤消息報警（通過PLC設置DB2接口位），控制器不會自動發出進給保持、讀入禁用等信號。
PLC配置報警對機床影響。Quit:=DB21.DBX7.7，聲明報警清除條件為復位。
（1）數據類型UDT2的PLC基本報警。用戶必須在PLC程序中設置DB2中的信號接口位，如果接口信號為高電平，相應屏幕中將顯示該報警消息。以下示例說明如何激活報警600409(OM)和700009(EM)，圖1和圖2為對應的報警顯示。
西門子數控維修
SINUMERIK 840Di sl 應用技術領域覆蓋了從機床刀具、專用機器、搬運設備到設備的改裝。
SINUMERIK 840DiE sl 還提供有用于需要認證國家的出口型。
特點
服務流程：
一、接到客戶維修機器要求后詢問故障情況，以確定故障原因，并做初步報價；
二、對客戶送來維修的機器或板卡進行全面檢查，確定故障情況后，給客戶提供檢測報告并報正式維修價格；經客戶確認報價后進行維修；
三、維修內容包括排除已知的故障，對老化、損壞的元件進行更換，對整機內外進行徹底的清洗和保養等。
四、修復后對設備進行模擬負載測試，完成后發回客戶，由客戶上整機進行現場測試。
五、對于45KW及以上功率傳動設備，我們可根據用戶請求提供上門維修服務；對于上海周邊客戶，根據情況我們可提供上門提貨維修服務。
