海德堡印刷機電路板維修方法：
一、先看后量
對待修的電路板，首先應對其進行目測。必要時還要借助于放大鏡觀察。
主要看：
1、是否有斷線和短路處;尤其是電路板上的印制板連接線是否存在斷裂,粘連等現象；
2、有關元器件如電阻,電容,電感,二極管,三極管等是否存在斷開現象；
3、是否有人修理過?動過哪些元器件?是否存在虛焊,漏焊,插反插錯等問題。
排除上述狀況后，這時候先用萬用表測量電路板電源與地之間的阻值，通常電路板的阻值不應小于70Ω.若阻值太小，才幾或十幾歐姆。說明電路板上有元器件被擊穿或部分擊穿,就必須采取措施將被擊穿的元器件找出來.具體辦法是給被修板加電(注意!此時一定要搞清該板的工作電壓的電壓值與正負極性,不可接錯和加入高于工作電壓值.否則將對待修電路板有傷害!老故障沒排除,又增新毛�。∮命c溫計測電路板上各器件的溫度，溫度升的較快較高的視為重點懷疑對象。
若阻值正常后,再用萬用表測量板上的阻容器件二、三極管,場效應管,以及撥段開關等元器件.其目的就是首先要確保被測量過的元器件是正常的.能用一般測試工具(如萬用表等)解決的問題,就不要把它復雜化。
二、先外后內
使用<電路在線維修測試儀>進行檢測時，如果情況允許，最好是有一塊與待修板一樣的好電路板作為參照.然后使用測試儀的雙棒VI曲線掃描功能對兩塊板進行好、壞對比測試.開始的對比測試點可以從電路板的端口開始;然后由表及里,尤其是對電容器的對比測試.這可彌補萬用表在線難以測出電容是否漏電的缺憾。
三、先易后難
使用<電路在線維修測試儀>進行檢測時，為提高測試效果,在對電路板進行在線功能測試前,應對被修板做一些技術處理,以盡量削弱各種干擾對測試過程中帶來的影響.具體措施如下：
1、測試前的準備
將晶振短路(注意對四腳的晶振要搞清那兩腳為信號輸出腳,可短路此兩腳.記住一般情況下另外兩腳為電源腳,千萬不可短接!!),對于大容量的電解電容器,也要焊下一腳使其開路.因為大容量電容的充放電同樣也會帶來干擾。
海德堡印刷機顯示屏維修：102V、102F、SM74、MOV、MOZ、SOR、SORD、KORD、GTO等單色雙色及多色海德堡印刷機顯示屏維修；
海德堡印刷機維修：海德堡印刷機維修、海德堡印刷機電路板維修、海德堡印刷機驅動器維修,海德堡印刷機控制板維修，海德堡印刷機伺服控制板維修，海德堡印刷機IO板維修,海德堡印刷機顯示控制板維修，海德堡印刷機顯示驅動板維修，海德堡印刷機顯示屏維修，海德堡印刷機電腦板維修，海德堡印刷機電源維修 。
仰光范圍：GTO系列：主電機驅動板維修，主板維修，接口板維修。編碼器維修，操作臺顯示屏維修。SM、PM系列吹風泵及吸風泵維修，接口板維修，油墨電機控制板維修、拉規電機維修，操作臺顯示屏維修，

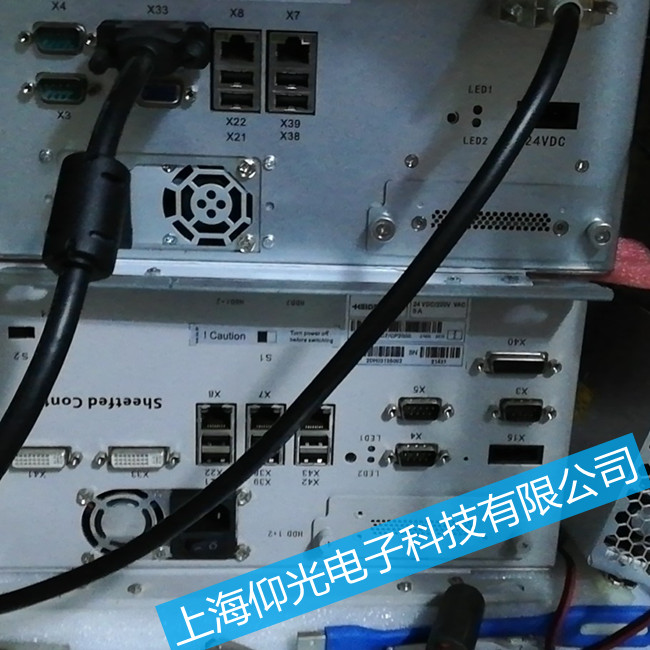

CP2000系列：風柜電機驅動板維修，風輪驅動板維修，電源維修，操作臺接口板維修，電眼放大器維修,水輥電機及驅動板維修等。
三菱印刷機電路板維修范圍：東洋變頻器維修，油墨電機維修，水輥變頻器維修，電眼控制板維修，接口板維修，電源維修等。
小森印刷機電路板維修范圍：主電機調速板維修，水輥驅動板維修，PLC維修,操作臺控制板維修，CPU板維修,電源維修等。
羅蘭印刷機電路板維修范圍：操作臺顯示屏維修，電源維修，水輥驅動板維修，主電機控制板維修等.
良民印刷機電路板維修范圍：伺服驅動器及伺服電機，控制板等。
高寶印刷機電路板維修范圍：操作臺顯示屏維修,水輥變頻器維修及各種接口板維修。
網屏，富士龍霸劍神，密度儀等控制板維修，接口板維修，主板維修，顯示屏維修，直流電源維修等。
后期系列有裁紙刀，折頁機，圓盤膠訂機，瓦楞機、腹膜機，鎖線機，曬版機，打孔機，顯影上的變頻器維修，PLC維修，電源及控制板維修等。
